加冷松芝攜結合低溫熱泵、余熱回收的電動車一體化熱管理系統確認申報2021年金輯獎汽車新供應鏈百強評選活動。

申請技術丨結合低溫熱泵、余熱回收的電動車一體化熱管理系統

應用領域丨熱管理

創新點及優勢：

技術描述：

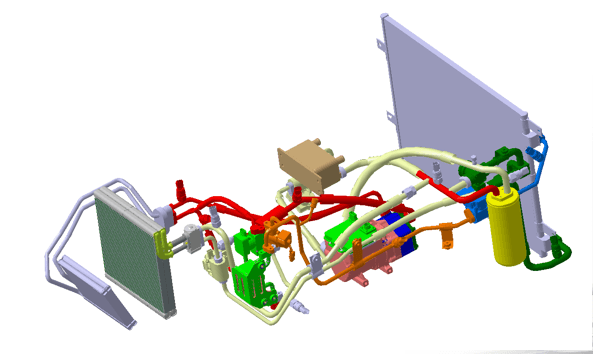

開發了一種結合低溫熱泵、余熱回收的電動車一體化熱管理系統。該方案將三換熱器熱泵空調系統、壓縮機補氣增焓技術和余熱回收技術結合起來，可在較寬廣的溫度范圍（-20°C~55°C），高效、穩定地實現乘員艙溫濕度控制、電池/電機/電控熱管理和余熱利用，有助于提升乘員舒適性、增加行駛里程，實現高效率的能量利用。

獨特優勢：

（1）整合空調、電機/電池熱管理的一體化熱管理系統設計，實現整車熱源的高效利用；

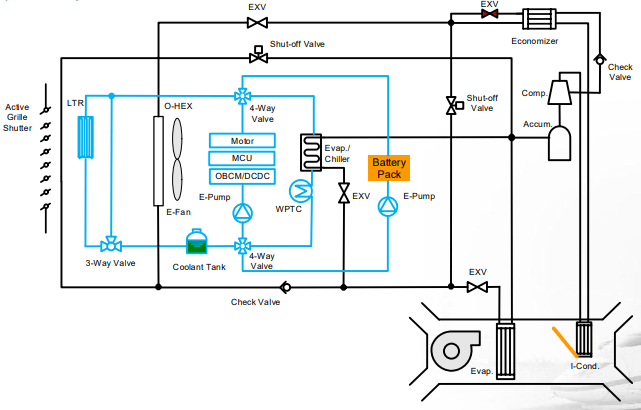

（2）專門設計的冷卻液回路：在電池冷卻工況下，借助空調系統、通過專門開發的換熱器進行電池水路冷卻；在熱泵工況下，借助熱泵系統、通過該換熱器來回收電機、電池冷卻水路的熱量，提升系統制熱量和制熱效率；

（3）專門開發的換熱器，兼具電池冷卻和余熱回收的功能。尤其在余熱回收工況下，具有較小的制冷劑側阻力和冷卻液側阻力，從而有效減小了熱泵工況下制冷劑和冷卻液通過該換熱器的壓力損失、提升熱泵工況下的系統效率；

（4）專門開發的補氣增焓壓縮機，確保采用R134a熱泵空調系統在-15°C工況下工作的可靠性，并提高系統制熱量；

（5）熱管理系統二十多種工作模式，確保各種環境工況下都有較高的運行效率；

（6）可直接借用主機廠、零部件供應商的現有熱管理相關生產和檢測設備，并可直接用于R1234yf系統。

應用場景：

用于電動車空調和熱管理系統。低溫下的制熱功率和制熱能耗是電動車面臨的兩大難題。通過將熱泵空調與補氣增焓、余熱回收技術相結合，拓展R134a制冷劑的使用環境溫度范圍、提高制熱功率和效率；從而緩解上述難題。同時基于現有電動車熱管理系統架構，便于實施。較好實現了效率、可靠性、實施成本的平衡。

未來前景：

較好地彌補了全新的高效環保制冷劑（如R744）大規模應用前的空缺，并可直接用于以R1234yf為制冷劑的熱泵空調系統。以該系統為基礎，進行局部的調整和變型，可滿足不同的設計目標和市場需求。同時，在該系統的基礎上，采用組合閥、集成閥板等結構，進行冷卻液回路、空調系統的集成化設計，從而減少系統管路的復雜程度，提升可裝配性。故該系統具有較廣闊的應用前景。

“金輯獎”由蓋世汽車發起創立，旨在鼓勵針對中國汽車產業由大做強，促進中國汽車產業轉型升級、打造更具競爭力的整零協同創新關系，助力實現汽車強國目標并做出積極貢獻的企業和個人。歡迎點擊報名參選！
