升壓變換器是一種常用的DC-DC電源變換器，它能將低電壓的直流輸入升壓為更高的直流輸出，同時可以實現升壓電源（Boost）、升降壓電源(Buck-Boost)、SEPIC 電源、隔離反激電源等多種拓撲。在工業控制、汽車電子等領域得到了廣泛應用。

思瑞浦推出TPQ5055xQ和TPQ50571Q兩款高效率、小尺寸、易于使用的非同步升壓控制器和轉換器。

TPQ5055xQ和TPQ50571Q為非同步升壓控制器和轉換器，采用固定頻率PWM峰值電流模式控制方式，采用思瑞浦自主知識產權的雙抖頻技術優化EMI性能。內部集成過溫保護、固定斜坡補償與可配置斜坡補償功能、軟啟動功能和過流保護等多種保護功能。

TPQ5055xQ為控制器，可支持寬輸入電壓范圍，并搭配MOSFET、IGBT或SiC功率管，適用于更廣泛的應用場合；TPQ50571Q集成高達5A電流能力的MOSFET，可適用于小尺寸、高功率密度應用場景。

TPQ5055xQ產品特點

• 車規AEC-Q100 等級1認證

• 輸入電壓范圍：2.9V至45V 1.5A門級驅動能力

• 可調開關頻率：100kHz~2.2MHz

• 可調輸入欠電壓鎖定（UVLO）

• 可調軟啟動時間

• PowerGood輸出指示

• 可選Hiccup過載保護模式

• 可選雙抖頻功能

• 可選帶可浸潤側翼的QFN 3mmX2mm封裝

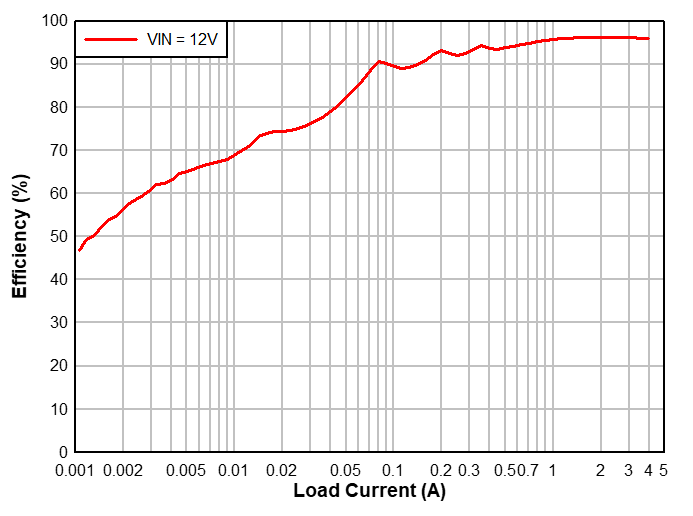

TPQ5055xQ Boost應用12V升壓至24V效率曲線圖

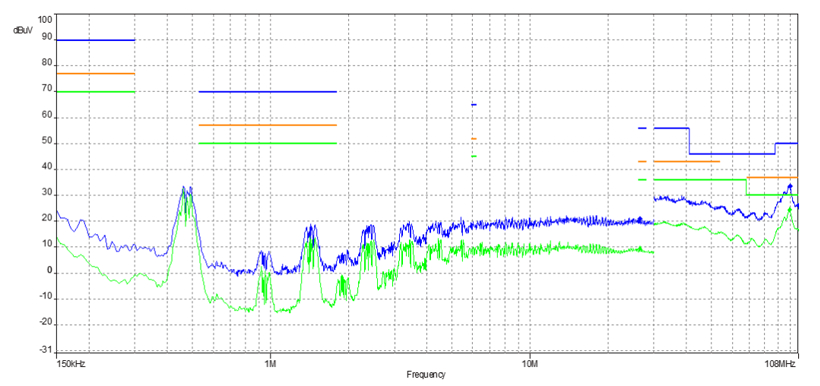

下圖為TPQ5055xQ系列帶抖頻功能芯片的EMI傳導特性圖，其中測試條件為Boost應用，VIN=12V輸入，VOUT=24V，IOUT=1A，f=440kHz，測試標準為CISPR25 class 3。

TPQ50571Q產品特點

• 車規AEC-Q100 等級1認證

• 輸入電壓范圍：2.9V~45V

• 輸出電壓范圍：從輸入電壓至48V

• 6.2A的開關電流限制

• 開關導通電阻為39m?

• 可調開關頻率：100kHz~2.2MHz

• 可調輸入欠電壓鎖定（UVLO）

• 可調軟啟動時間

• PowerGood輸出指示

• 可選Hiccup過載保護模式

• 可選展頻功能

• 可選帶可浸潤側翼3mmX3mm QFN封裝

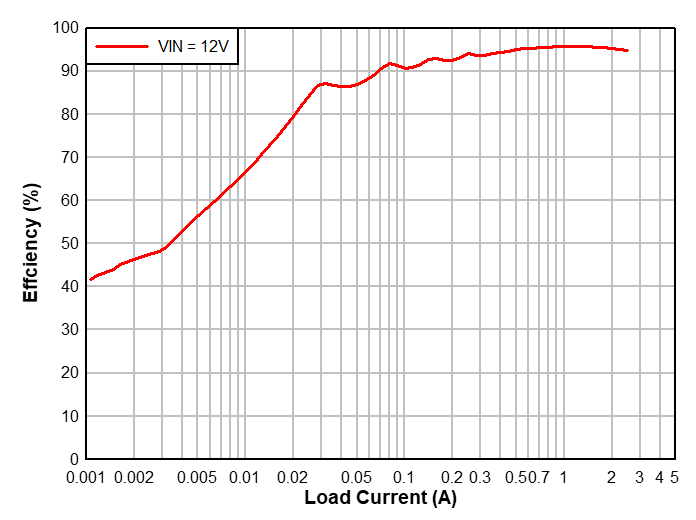

TPQ50571Q 12V升壓至24V效率曲線圖

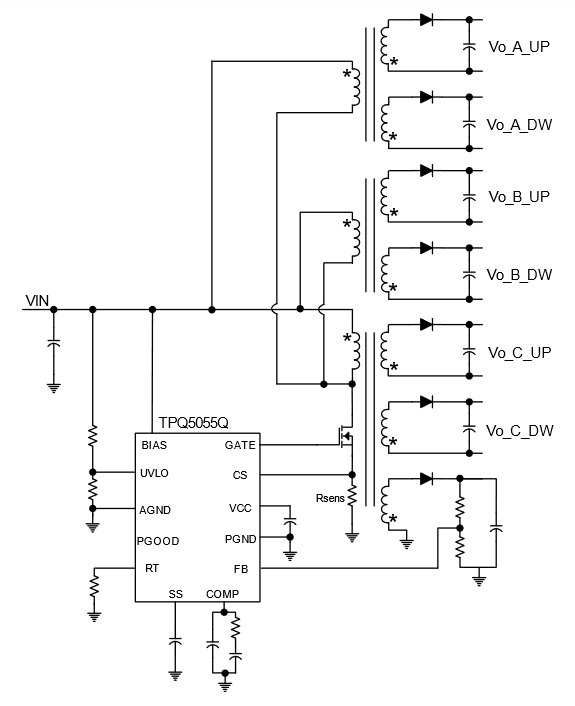

隔離輔助電源應用

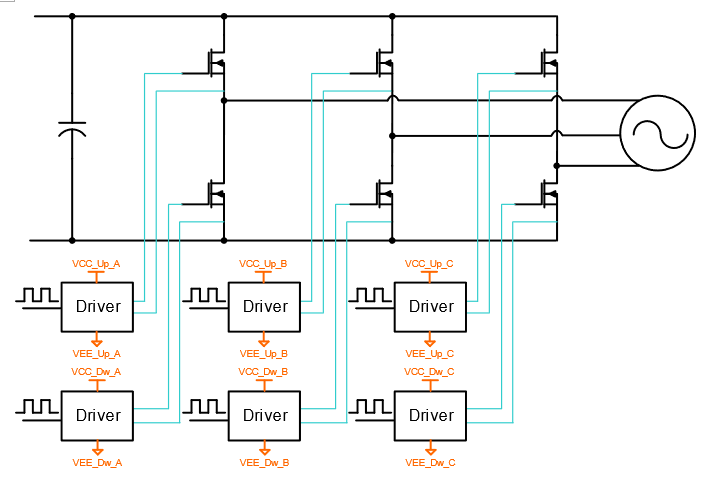

在新能源汽車、儲能系統和充電基礎設施等應用中，隨著電壓的增加，穩定可靠的隔離電源變得尤為重要。例如，在新能源汽車的電驅系統、車載充電器和車載DCDC電源中，需要從12V/24V或48V的車載系統產生多路輔助電源，以供隔離驅動使用。

與傳統的PWM控制器相比，TPQ5055xQ具有以下優勢：

• 提高開關頻率，減小變壓器體積；

• 提供保護和診斷功能；

• 針對電磁干擾（EMI）進行優化；

• 低靜態功耗，高效率。

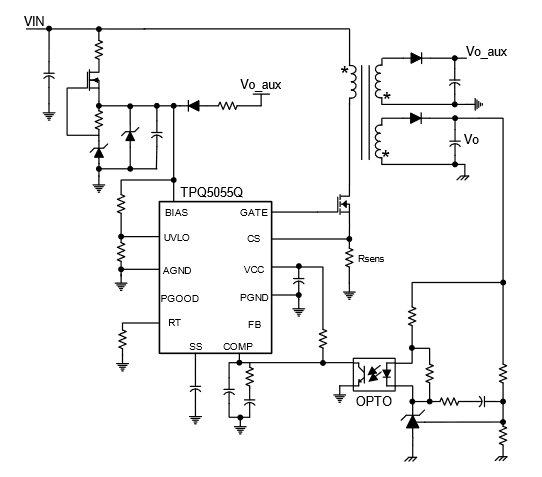

高壓備用電源應用

TPQ5055xQ的出色靜態工作電流性能，使其適用于將高壓電池包直接轉換為隔離低壓供電的備用電源場景。這有助于在主電源12V失效的情況下，確保系統滿足系統級功能安全需求。

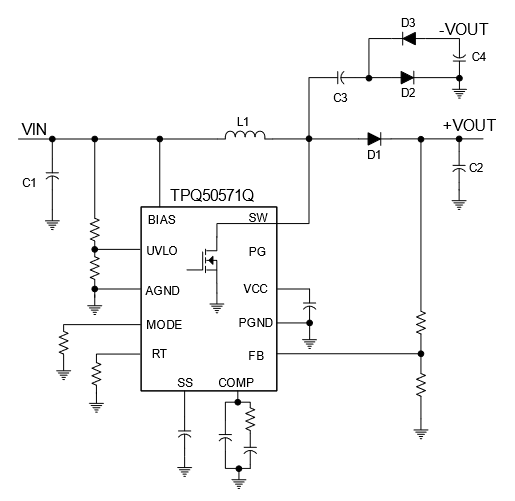

TPQ50571Q正負電源輸出

在光模塊、激光雷達等應用中，經常需要高壓正負電源軌，TPQ50571Q可同時產生多電源軌。

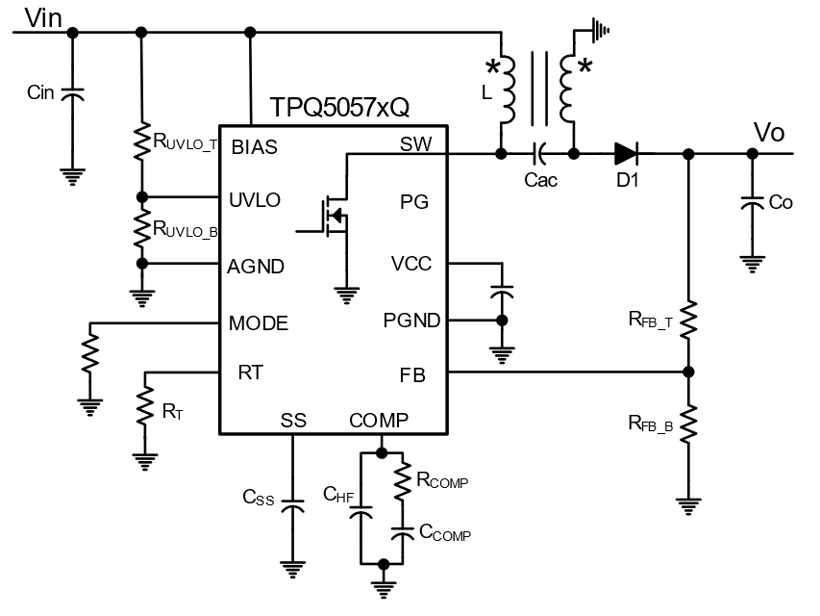

TPQ50571Q SEPIC電源應用

SEPIC方案因其寬輸入范圍、輸出完全關斷、低EMI并且低成本、固定輸出電壓的優勢，廣泛應用于車載電源穩壓、攝像頭電源供電等領域。

TPQ50571Q集成5A大電流MOSFET，可廣泛適用于需要寬輸入范圍的SEPIC拓撲，可在寬輸入范圍內避免Buck-Boost拓撲的模式切換而造成的環路不穩定和紋波增大。

TPQ5055xQ和TPQ50571Q現已量產，可提供樣品和評估板服務，同時可提供系統和應用建議。您可以聯系思瑞浦當地銷售團隊或郵件至business@3peak.com, 也可撥打銷售熱線021-51090810轉分機6016。
