蓋世汽車訊 據外媒報道，日本TDK株式會社（TDK Corporation）宣布推出全新位置傳感器HAR 3927，進一步擴展其Micronas直角霍爾效應（Hall-effect）傳感器系列。該產品采用專有3D HAL?像素單元技術，并滿足ISO 26262兼容開發的需求。根據SAE J2716修訂版4要求，該全新傳感器帶有比例模擬輸出和數字SENT接口。目前，TDK已提供該產品的樣品，并計劃于2022年第一季度投產。

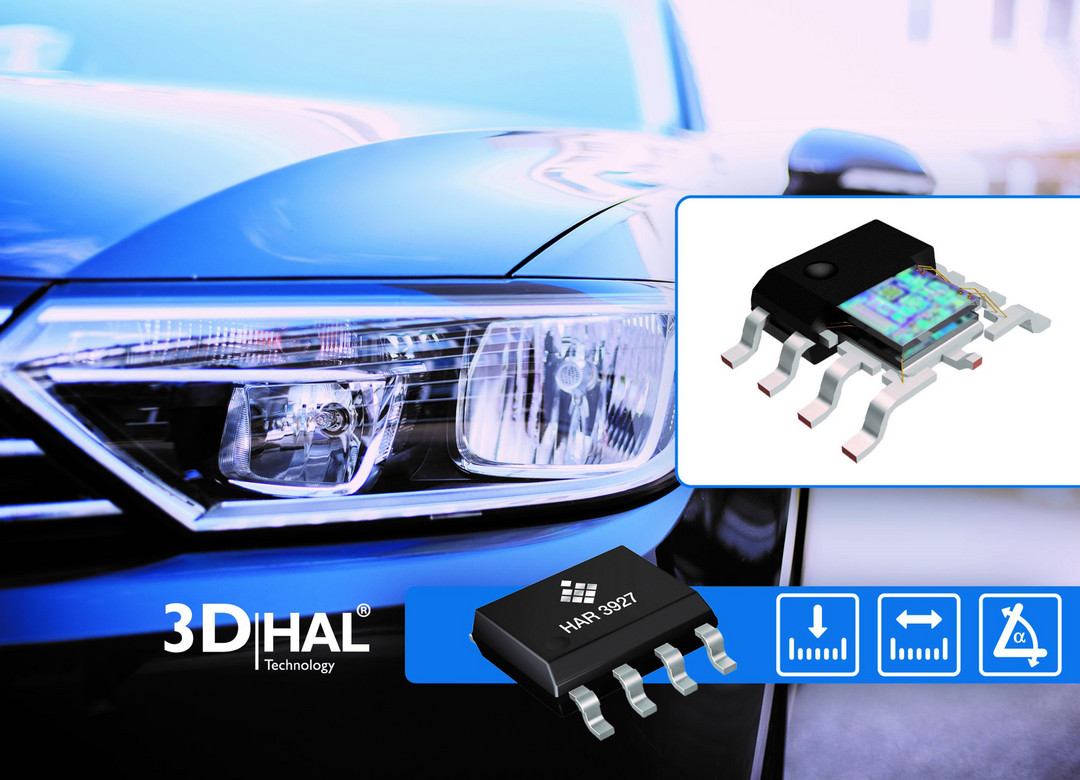

（圖片來源：TDK）

該HAR 3927傳感器的工作范圍為-40 °C到160 °C，適用于汽車應用，可為安全關鍵型汽車應用提供完全冗余的傳感器解決方案，例如雙離合變速器中的線性運動測量、發動機行程傳感器、選檔器和加速踏板中的旋轉位置測量以及電子節氣門控制。

每個HAR 3927傳感器都含有兩個獨立運行的堆疊芯片。這些芯片具有最小的位移并且會被相同的場線穿透。與具有兩個并排芯片的其他解決方案相比，該HAR 3927傳感器使用的磁鐵非常小，其磁場幅度范圍為20 mT至130 mT，精度降低至5 mT。

HAR 3927采用微型八引腳SOIC8封裝。該冗余單封裝解決方案降低了系統成本，同時憑借較小的OCB尺寸和少量焊點大大降低了系統成本，并增強了系統的穩定性。

該傳感器具有兩種不同的輸出格式和一個線性化模塊，用于最多33個設定點（17個可變或33個固定設定點）的輸出信號。憑借專業3D HAL像素單元技術，客戶可以測量磁場分量，從而實現線性和高達360°的旋轉位置測量，以及軸上和離軸測量。通過對非易失性存儲器進行編程，可以將增益和偏移、參考位置等主要特性調整到磁路。

HAR 3927具有各種配置選項，可增加客戶在開發過程中的靈活性，并使一個傳感器可用于多種應用，從而降低重新認證的成本和工作量。

HAR 3927可檢測汽車應用中的旋轉角度，例如油門踏板、電子油門控制、旋轉換檔器（帶按鈕功能）以及后軸轉向系統。不僅如此，該傳感器還可應用于離合器或制動踏板、傳動系統、氣缸和閥門位置傳感，以檢測線性位置。
