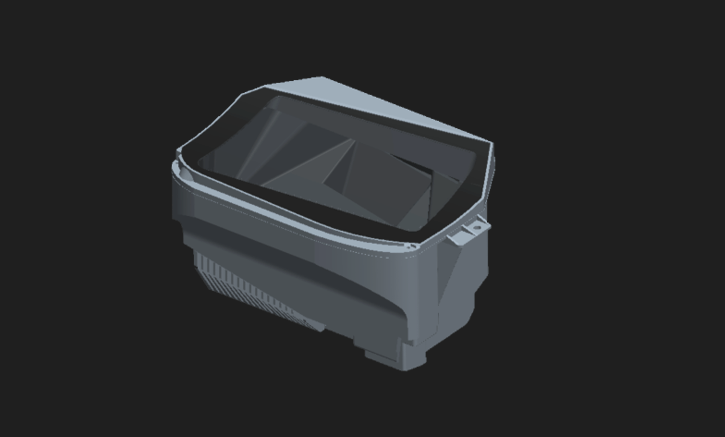

申請技術：瀚思通LCoS AR-HUD 2.0- 增強現實抬頭顯示儀

參選領域：智能座艙

創新點及優勢

技術描述：

本產品是目前技術最先進的一款A(yù)R-HUD，基于國產芯馳的X9HP平臺開發，采用1920x1080分辨率的LCOS，通過AR 算法處理生成具有遠近感的AR圖像,可覆蓋3個車道，距離覆蓋10米到100米,顯示效果呈現出立體化、科技感強的特點。 （1）本產品采用瀚思通自主研發的符合車規要求的LCoS PGU作為AR HUD投影顯示單元。全色系顯示，光通量高達140lm,中心對比度高達1500：1的行業領先水平，PGU采用全玻璃光學系統，鏡筒采用鋁合金,投射比1.2，三路LED直線排布,方便散熱器的布局，同時，運用車規級光學塑料復眼進行勻光，亮度高達15000nit以上，均勻性>90%。 （2）本產品以光學設計和數學建模優化為支撐，搭配高精度曲面鏡，實現了在10升的極小空間里達成13°x 5 °FOV的要求，虛像距離>13m，分辨率高達1920x1080,采用專業的分析模型，模擬分析整車進行陽光負載和眩光消除，性能指標、光學顯示效果均為目前業界領先水平。

獨特優勢：

2k超清成像 基于第三代 LCoS PGU，微米級像素單元，分辨率高達2k級(1920*1080)，呈現業界頂尖的AR顯示效果。 13*5°大幅視野 多種規格選擇：FOV 13*5°，畫幅可達100英寸/FOV 10*4°，畫幅達75英寸 支持覆蓋三車道，實現更大視野、更符合智能駕駛安全需求的路況呈現。 13m遠距顯示 13m超長遠距離投射顯示，突破雙目視差極限，省去PVB楔形膜成本，帶來更符合人眼感知的舒適視覺體驗。 體積更緊湊 采用8G玻璃，F(xiàn)2.0光圈特殊結構，PGU光機體積縮小5%，給儀表臺節省10%的空間（2-3L），充分滿足各大主機廠的差異化車型需求。 1500:1超高對比度 亮度高達15000nits，較上一代提升40%；三色LED光源，光能量利用率達95%，中心對比度高達1500：1，實現全天候高清顯示。 AR實景交互 新一代自研智慧AR圖形引擎導航指引，實時將ADAS輔助信息與現實環境完美融合，打造更沉浸的人機交互體驗。

應用場景：

本產品支持高精度地圖，高精度定位，融合當前位置、地圖和場景AI等來為駕駛員提供導航、提醒、警告、路過景區、商場、餐廳等直觀顯示，實現車與道路、環境的互聯互動。經過特殊的美學處理，采用瀚思通自研的AR算法，把各種元素加以融合，重新設計了整個交互界面，整體效果，視覺體驗性極佳，是未來智能座艙的絕佳選擇。

未來前景：

現階段AR-HUD主流技術路線為TFT、DLP、LCoS三種PGU方案，各具特點和優勢。TFT-HUD因成本較優、方案相對成熟而被大多數車型選擇作為W-HUD的主要方案，但其在實現遠距離、大角度、高清虛像顯示效果方面存在局限性，無法更好地適配AR-HUD的升級需求；而DLP方案在業界首款A(yù)R-HUD車型-奔馳S級轎車上得到了驗證，但其龐大的體積（27升）使其無法適用于大多數車型，并且該技術面臨專利壟斷、成本和供應問題的挑戰。 相比之下，LCoS-HUD大有可為之處。LCoS是一種新型的反射式microLCD投影技術，與穿透式LCD和DLP相比，LCOS具有更高的光效利用率(可達40%以上)，不僅可以實現更高分辨率的虛像顯示（高達1920x1080），還在體積、亮度和對比度等方面具有天然優勢。不僅如此，該方案為國產自研，不受專利壟斷，成本可控。據市場數據顯示，LCoS PGU方案已成功應用于上汽非凡R7的量產車型，而備受矚目的比亞迪仰望也即將搭載LCoS方案AR-HUD。 值得一提的是，瀚思通作為國內為數不多的LCoS開發廠家之一，目前已建立了成熟的技術體系，完成了從設計到仿真再到檢驗的開發鏈閉環，開發模式已進入設計結果可視化、效果實時仿真的階段，具備極高的開發效率。核心團隊人才濟濟，涵蓋光學設計、光學測試、結構設計、硬件及軟件、AR融合算法、圖形標定等多個領域，為AR-HUD技術的開發、應用及優質迭代提供了堅實的支持。 綜上，瀚思通具備卓越的研發、智造、品質保障，自研產品LCoS AR-HUD大有可為之處。
