蓋世汽車訊 2月19日，微芯片制造商Inova Semiconductors宣布發布其INAP567TAQ和INAP597TAQ發射機IC，進一步擴展APIX3 SerDes產品系列。APIX（Automotive Pixel Link，汽車像素鏈路）是Inova為汽車高分辨率視頻應用程序開發的多通道SerDes（串行器/解串器）技術。這些IC主要用于車輛駕駛艙和信息娛樂系統。最新一代APIX3即使使用帶寬高達12Gbit/s的菊花鏈?zhǔn)斤@示器，也可以建立多個顯示器連接，并支持高清和超高清顯示器。

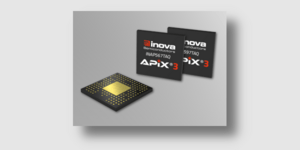

圖片來源：Inova Semiconductors

全新INAP567TAQ和INAP597TAQ發射機提供DisplayPort 1.4a視頻接口，支持單流（SST）或多流傳輸（MST），最多可傳輸4個視頻，每個視頻的像素時鐘頻率最高可達360MHz。這些發射機最多可提供4個DP通道，每個通道的最大傳輸速率為5.4Gbit/s（HBR2），以及1個1Mbit/s的輔助數據通道。

作為DisplayPort和APIX3鏈路之間的HDCP中繼器，INAP597TAQ設備還支持根據HDCP 2.3標準對視聽內容進行加密。加密視頻從SOC傳輸?shù)较鄳?yīng)的APIX3接收器組件。所有必要的HDCP密鑰都單獨存儲在每個組件中。

APIX3系列的新設備專為流行的汽車顯示器設計（如2880x1080x24位，60 Hz）。不過，通過VESA DSC壓縮視頻數據的隧道和傳輸，視頻分辨率有望達到每行8190個有效像素，色深有望達到30位。可選的視頻CRC和4個錯誤保護AShell數據傳輸通道支持與多個接收器建立安全關鍵鏈路。

SPI接口可用于方便的本地或遠程組件配置和高達30Mbit/s的雙向數據傳輸。4個GPIO允許用戶信號通過APIX3鏈路直接傳輸?shù)浇邮掌骰驈慕邮掌鱾鬏?。同時，這些設備能夠根據IEEE標準通過其媒體獨立接口（MII、RMII、RGMII）實現100Mbit以太網傳輸以及通過I2S實現多達8個音頻通道。

這些發射機可通過QTP或STP電纜與所有兼容接收機建立1條APIX2鏈路或2條APIX3鏈路。這些組件支持各種EMC友好的操作模式，在單通道模式下固定帶寬為1.5、3或6Gbps，在雙通道模式下為3、6或12Gbps，固定回傳通道為187.5Mbps。

在APIX3模式下，自動鏈路訓練采用APIX3鏈路作為電纜介質，確保實現非常穩健、穩定和優化的傳輸。APIX3具有許多診斷功能，支持與安全相關的應用程序。這些產品均滿足汽車行業對電磁抗擾度和電阻的要求。

新型APIX3芯片的典型應用是車載信息娛樂系統、儀表盤和平視顯示器，其中多個顯示器通過菊花鏈連接到單個發射器設備，從而節省了組件和車載設備的空間。APIX3設備可與APIX2產品系列兼容。
