聚焦高性能模擬芯片和嵌入式處理器的半導體供應商思瑞浦3PEAK（股票代碼：688536）發布汽車級理想二極管ORing控制器TPS65R01Q。

TPS65R01Q擁有20mV正向調節功能，降低系統損耗。快速反向關斷（Typ：0.39μs），在電池反向和各種汽車電氣瞬變條件下提供保護。

TPS65R01Q可廣泛應用于工業控制、企業電源、汽車主機、ADAS、儀表盤、HUD等多個終端場景。

TPS65R01Q產品優勢

電池反向保護、快速關斷、零直流反向電流

電源系統設計中，直接使用電池供電的模塊或子系統，在感性負載與電池?cái)嚅_(kāi)連接期間出現動態反極性或電池安裝過程中出現反接時，會導致連接的模塊、子系統電路遭到損壞。

TPS65R01具有電池反向保護功能，可承受最大-65V的反向電壓，有效保護與電池相連接的模塊和子系統。

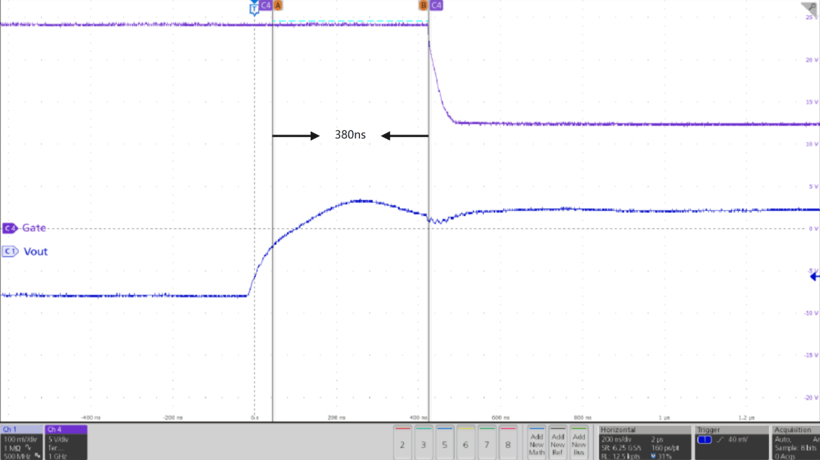

反向保護延時：Trev_Delay（380ns）

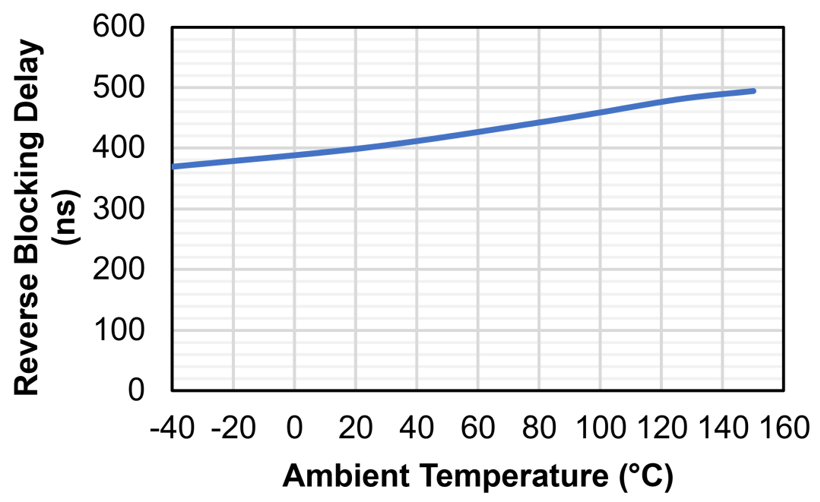

Trev_Delay VS Temp

降低正向功耗

傳統的串聯肖特基二極管雖然能夠提供反向電壓保護，但當負載電流增加時，二極管的結溫會顯著升高，這不僅會加劇熱問題，還可能因高溫導致反向漏電流上升，進而影響整個系統的穩定性。因此，熱管理在系統設計中顯得尤為重要。

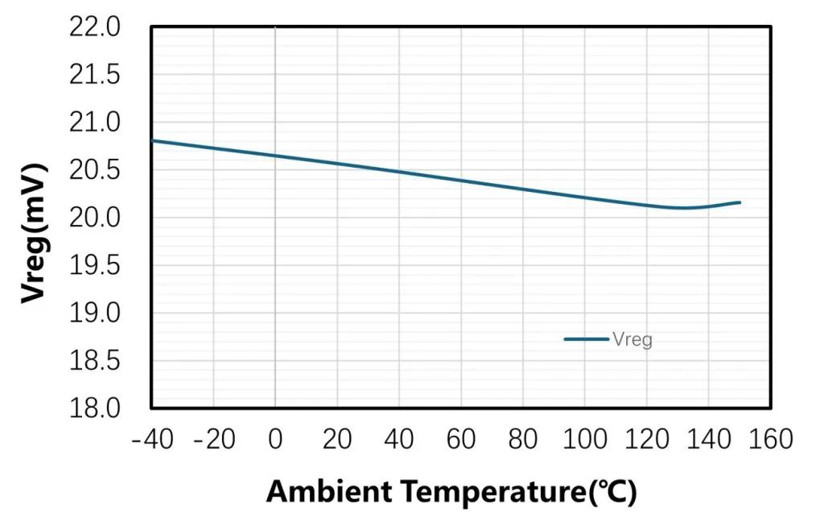

TPS65R01Q具備20mV正向調節功能，相比于肖特基二極管的VF值（0.3V左右@1A），TPS65R01Q的正向電壓更低，這意味著在相同條件下，熱損耗顯著減少。這種改進不僅提升了系統的可靠性，還有助于降低系統設計和運行的成本。

低靜態功耗

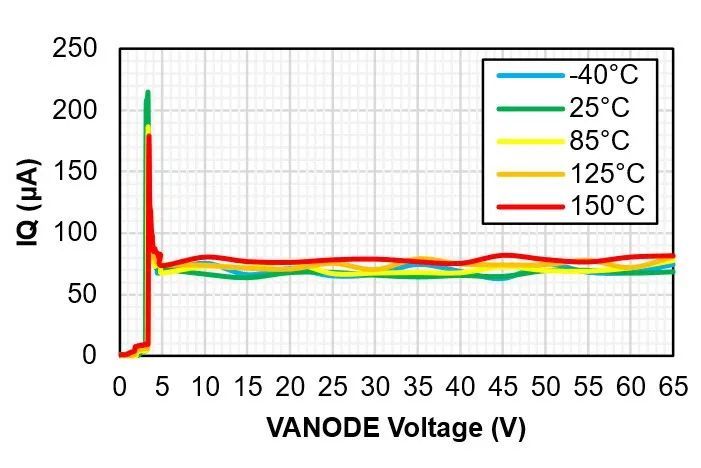

TPS65R01Q常溫下正常工作電流典型值60μA，全溫度范圍內不超過100μA。

更好的冷啟動性能

在汽車?yán)鋯?dòng)期間，電池電壓會降低到4V左右，在這種情況下，使用PMOS（P型金屬氧化物半導體）方案可能會導致PMOS的溝道電阻急劇增加，從而在PMOS兩端產生較大的電壓降，這可能會引起斷路，導致系統重新啟動。

TPS65R01具有出色的冷啟動性能，即使在冷啟動運行期間輸入電壓低于4V（仍高于3.2V）時，也能確保外部NMOS保持完全增強狀態。

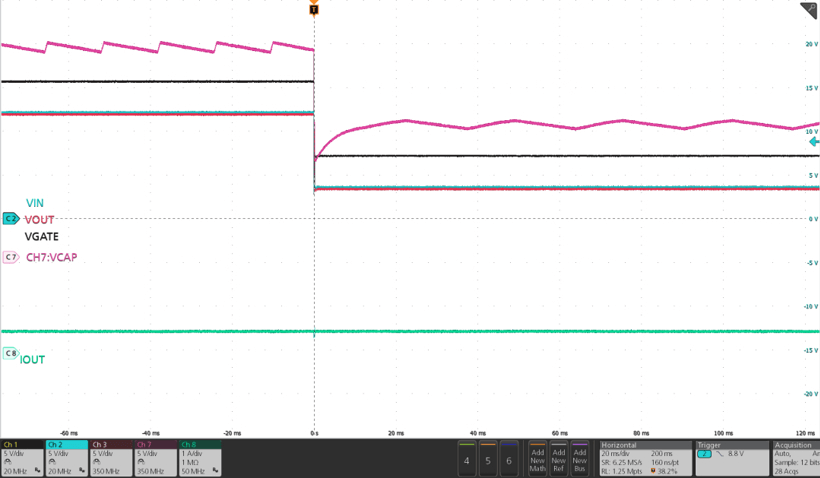

Vin從12V降到3.5VTPS65R01正向調節功能正常

ORing電源平滑切換

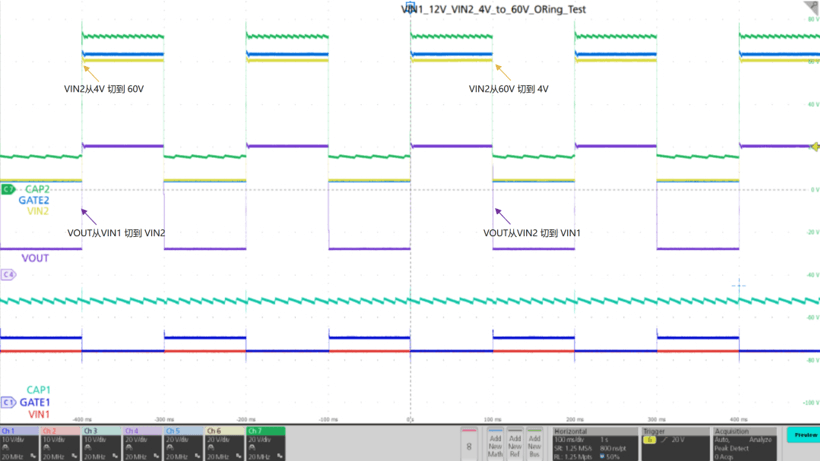

下圖展示了在雙電源配置中，當 VIN1 固定在12V，而 VIN2 在4V至60V之間進行動態切換時，系統能夠?qū)崿F(xiàn)從 VIN1 到 VIN2 的平滑切換，確保輸出在切換過程中保持穩定。

VIN1 @12V，VIN2 @4V to 60V

TPS65R01Q典型應用

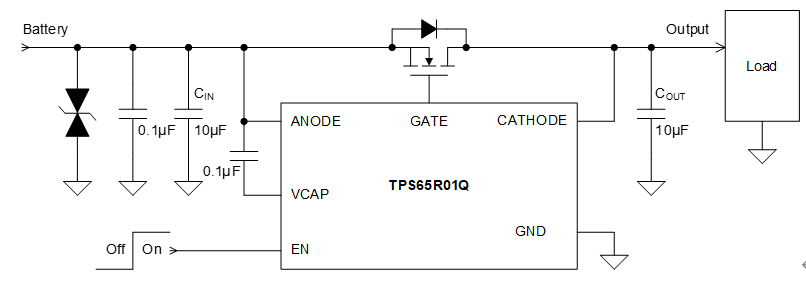

單電源應用

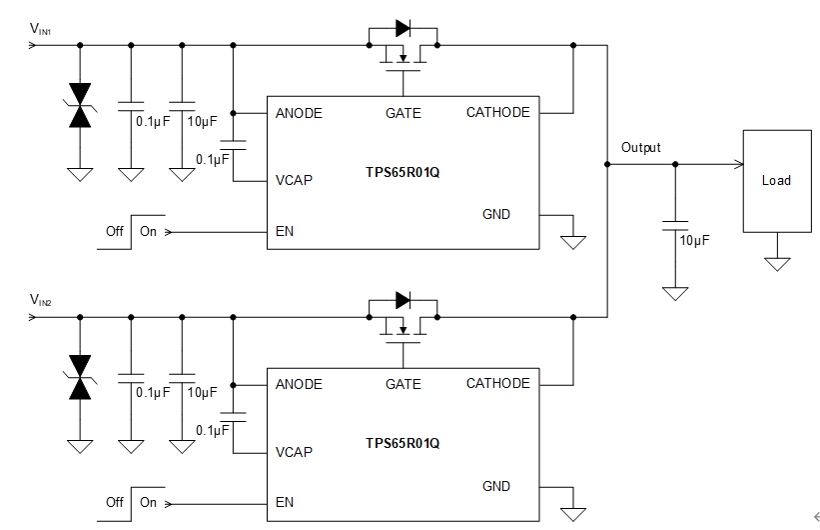

雙電源應用

TPS65R01Q產品特性

• 寬輸入電壓：3.2V-60V

• 最大-65V的反向電壓承受能力

• 正向調制電壓：20mV

• 反向關斷電壓：-11mV

• 最大關斷電流：2.3A

• 反向關斷延時：390ns

• 正向恢復延時：1.5μs

• 支持多顆NMOS并聯

• 溫度范圍：-40℃ to 125℃

• 封裝：SOT23-6

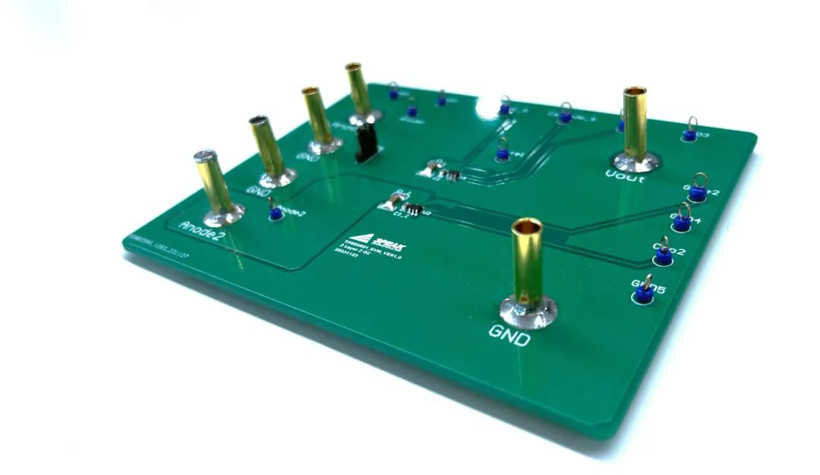

TPS65R01Q 雙電源EVM Board

TPS65R01Q現已小批量產，可提供樣品和評估板服務, 如有需求請聯系思瑞浦當?shù)劁N(xiāo)售團隊或郵件至business@3peak.com，您也可電話聯系思瑞浦銷售021-51090810轉分機6016。
