聚焦模擬芯片和嵌入式處理器的供應商思瑞浦3PEAK（股票代碼：688536）全新推出小尺寸、低功耗、車規級看門狗定時器專用芯片TPV710Q，在汽車座艙、T-Box、BMS、ESS、工業控制設備等領域得到了廣泛應用。

TPV710Q提供AEC-Q100 Grade1認證 ，靜態功耗6μA，提供多個可用看門狗超時周期10ms、100ms、0.6s、1.6s、3.2s、6.4s和12.8s，并帶有EN控制，保證最小Vcc=1.67V有效。

MCU正常工作的時候，每隔一段時間輸出一個信號到喂狗端，給 WDT清零，如果超過規定的時間不喂狗（一般在程序跑飛時），WDT定時超過，就會給出一個復位信號到MCU，使MCU復位，防止程序發生死循環，或者程序跑飛。看門狗命令在程序的中斷中擁有最高的優先級，從而保證系統正常運行。

TPV710Q產品優勢

低功耗

TPV710Q在Vcc=2.5V、3.3V、5V多種供電場景下，在全溫-40°C至125°C，均能保持6μA以下的靜態功耗，滿足汽車電子應用領域低功耗需求。

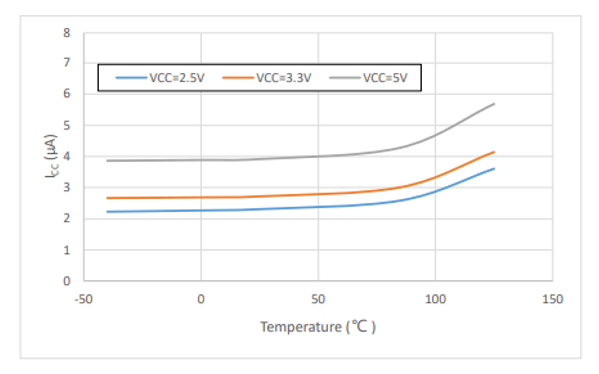

Supply Current vs. Temperature

低誤差

TPV710Q在全溫-40°C至125°C，超時周期的實測值和目標值比例范圍誤差小于±5%。

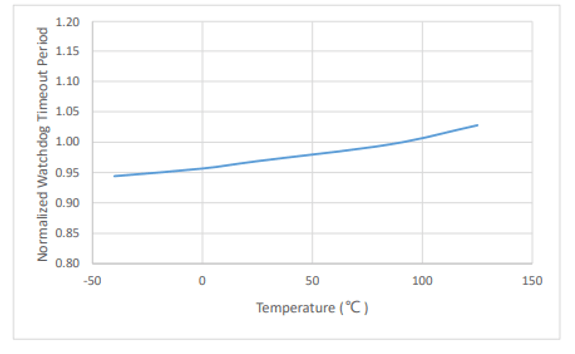

Normalized Watchdog Timeout Period vs. Temperature

多型號

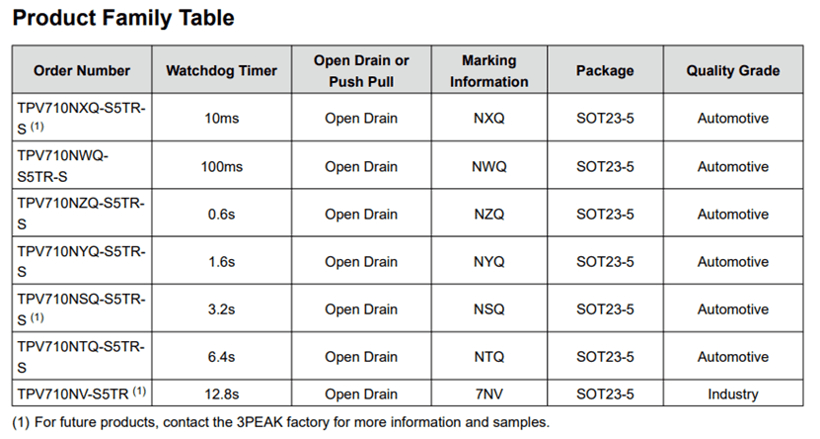

TPV710Q提供多個可用看門狗超時周期10ms、100ms、0.6s、1.6s、3.2s、6.4s和12.8s，方便客戶系統靈活使用。

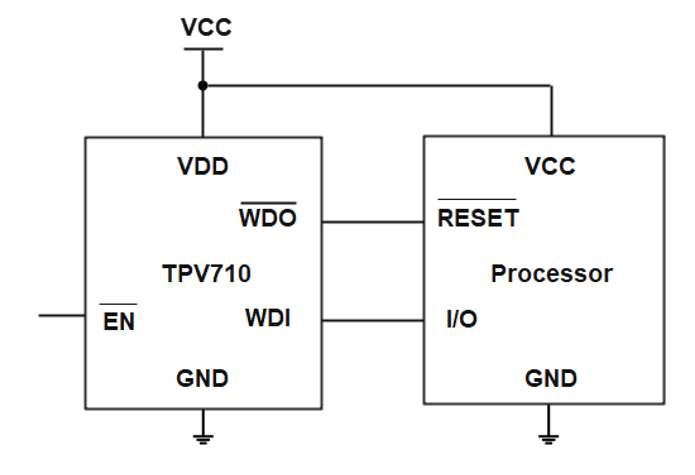

TPV710Q典型應用

TPV710Q看門狗定時器電路具有輸入WDI和輸出WDO。輸入用于清除內部看門狗定時器在指定的超時周期內定期運行。當系統正常運行時，它會定期切換看門狗輸入WDI。如果系統發生故障，則看門狗定時器未復位，看門狗輸出WDO的輸出低電平給到MCU的RST端，使MCU復位，防止跑飛。TPV710具有啟用輸入EN，可以啟用或禁用看門狗功能，連接到芯片內部下拉電阻器。若EN引腳懸空，則器件使能。

TPV710Q產品特性

• AEC-Q100 Grade 1：TA=-40°C至125°C

• 可用看門狗超時周期10ms、100ms、0.6s、1.6s、3.2s、6.4s和10s

• 芯片使能輸入

• 漏極開路或推挽式低電平有效WDO輸出

• 低功耗：6μA

• 保證輸出對 VCC=1.67V有效

• 封裝：SOT23-5

TPV710Q產品系列現已量產，可提供樣品和評估板服務, 如有需求請聯系思瑞浦當地銷售團隊或郵件至business@3peak.com，您也可電話聯系思瑞浦銷售021-51090810轉分機6016。
