不久前，比亞迪仰望U8發布了內飾官圖，其中，座艙內最特別的設計之一，要屬空調出風口的造型。

從設計的角度來看，這個造型有一定的風險會導致制冷效果不佳。

為什么會這么說呢？

接下來，我們就來分析一下背后可能的原因。

汽車空調的出風方向，其實是有要求的

汽車空調出風口的設計，并不是隨便設計得來的，而是要考慮到車內空氣的流動方向、流速及氣壓等多種因素。

一般來說，汽車空調出風口的吹風方向是這樣要求的：向上，要能吹過乘客的頭頂；向下，要能吹到乘客的胸部。

這其中，又以向上的要求最為重要。

這是因為，冷空氣的密度高，會往下走（密度高而下沉），而空調的回風口又在儀表臺下方。

所以，一般而言，將冷風盡量向上方吹，才能讓車內空間形成一個完整的對流，有利于更好地降溫。

反之，如果出風口不能向上吹，頭部的空氣就無法參與對流。

溫度降得慢，消費者就會覺得空調制冷效果不好。

仰望U8的出風口，或存在問題

基于對出風口的設計要求和空氣循環的基本原理，我們現在就有些擔心，仰望U8可能會存在空調制冷效果不好的問題。

為什么這樣說呢？

我們不妨先來了解一下“康達效應”。

流體本身就有偏離原本流動方向而改為隨著凸出的物體表面流動的傾向。

通過下面的實際測試，就可以看到，擋板并不直接位于氣流方向上，但是氣流還是被它“吸引”住了。

回過來，我們再看看仰望U8儀表臺中部的出風口。

通過建模，我們可以看到，這里的情況和上圖中的擋板非常相似。

因此，在此處出風口吹出來的風，會因為康達效應而向下偏轉。

這里需要交代一下，模型為參考仰望官方公布的內飾圖而來，具體設計細節存在一定的差異。

好在，向上吹風更為重要，如果氣流和下方的夾角夠大，那么康達效應就不會那么明顯。

但是，這有一個前提條件：出風口葉片的設計對氣流需要有很好的引導效果。

然而，我們在仰望U8的官圖上看到兩個因素：其一，上下導風的只有一根葉片；其二，葉片的位置比較靠出風口內部。

這兩點，都是影響導風效果的。

通過建模，我們可以看一看最普通的三葉片出風口。

我們將葉片調節到向上位置時，其出風的狀態是完全向上的，大部分氣流經過葉片后改變方向，但最上方的氣流會是水平吹出來的。在這股氣流的影響下，最終的氣流方向會略低于葉片原始設定的角度。

但是，如果只有一個葉片，情況就要差得多。

可以看到，所有的氣流都從上方這個開口出來，顯然，最終出風的角度會遠遠小于期望的角度。

而如果葉片還非常靠內（靠出風口內部）的話，效果就會變得雪上加霜，氣流會被進一步壓低，葉片導風的作用將非常有限。

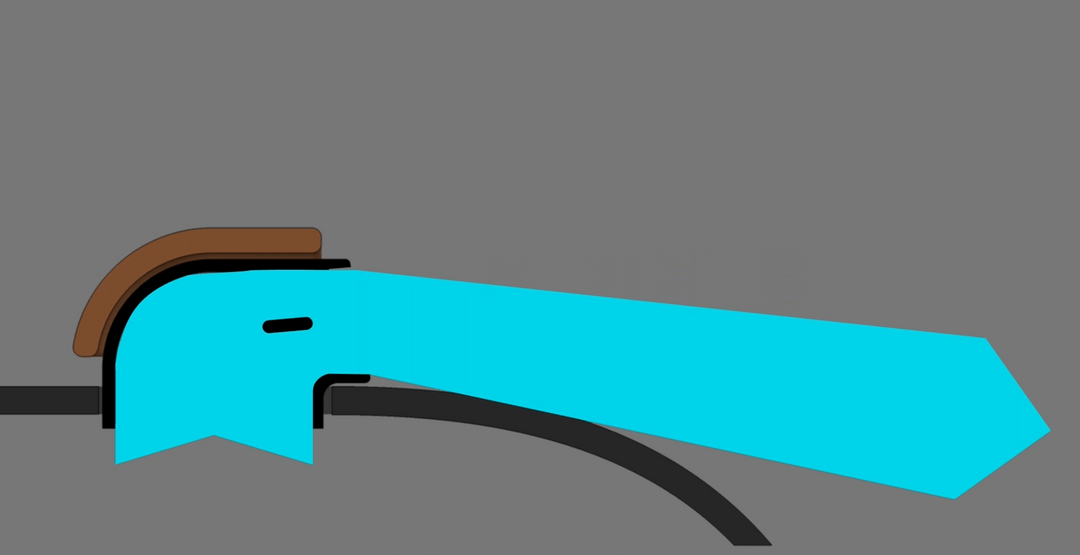

回到仰望U8，我們可以用同樣的方法進行分析。

因為只有一個葉片，且位置比較靠內，所以氣流向上的角度會受限。

而一旦氣流向上的角度不足，又會受到前面講的康達效應的影響，從而進一步拉低氣流。

所以，如果用傳統的方式進行設計，極大概率上會導致氣流無法越過乘客頭頂，從而影響空調效果。

那么，有什么更好的設計方案嗎？

這個設計，或能成為解題“小妙招”

在特斯拉的后排出風口，可以找到一種設計。

通過建模可以看到：這種方案表面看上去是1根葉片，但實際上，上下還各有1根，加起來一起有3根。

當葉片轉動朝上時，就可以看出這種方案的優點，其向上導風的能力是非常強的。

目前從已經發布的圖片上，還無法判斷仰望U8是否采用了這一方案。

其實不止仰望，隨著中控大屏的普及，中間出風口普遍比較靠下，向上吹風不足，所以也有車型選擇在上方增加一個出風口，比如保時捷Taycan，還有大眾途銳。

這個出風口一般做成風向不可調，專門用來改善車內對流。

但是，在仰望U8上，暫時還看不到這種儀表板上方的出風口設計。

此外，仰望U8的后排出風口與寶馬X7的方案相同，第三排是頭頂出風口，第二排有中間出風口和B柱出風口，但是，這兩個出風口的位置都比較低，向上吹風的能力稍弱。

所以，針對上述風險的第二個潛在的解決辦法便是：和奔馳GLS那樣，增加第二排車頂出風口，如此便能更好地協調空氣對流。

結束語

按照目前的傳統經驗，從功能的角度來看，仰望U8的出風口設計確實不是最優，猜測或是技術向造型妥協的一個結果。但我們也可以發現，其出風口上沒有操作機構，所以，大概率是電動出風口，至于有沒有特別的黑科技來讓其實現造型意圖與工程技術的兼顧，我們目前也猶未可知。實車空調制冷表現如何，讓我們拭目以待吧！
