6月27日，在2023第三屆xEV驅動系統技術暨產業大會，躍科智能制造(無錫)有限公司制造技術部經理胡效介紹，躍科智能制造（無錫）有限公司，是一家專業的驅動電機智能制造系統解決方案提供商，針對當前行業技術痛點，躍科開發的第二代Hair-pin設備，為我們的客戶搭建出極具競爭力的扁線電機生產能力。另外，躍科目標在2024年底前實現“3+3計劃”，即3個月完成首件下線，3個月完成生產爬坡至滿節拍生產，為客戶提供極致的項目開拓支持。

以下是演講實錄。

胡效：大家上午好！很高興代表躍科給大家做分享，剛才聽到黃博士這邊介紹關于電機的理論，都是非常深奧的知識，感覺也是受益匪淺，我這邊從制造的角度、工藝設備的角度給大家?guī)矸窒恚裉斓闹黝}是第二代高集成度定子產線介紹，其中0.5s/pin的設備幾乎是做到了行業極致。

今天的介紹分三部分：

第一，公司介紹。

第二，關于我們第二代設備的介紹。也是本次介紹的主要部分。

第三，扁線電機技術路線探討。

OK，這是我們公司可以看到最右邊三個比較重要的數據，第一個就是2020，我們公司實際上是2020年成立的，然后成立時間到目前為止3年多一點，也是在疫情過程中成長起來的一家公司，我們公司目前主要做扁線電機自動化生產設備。

可能在大家眼里我們公司是一匹黑馬，因為確實成立時間也比較短，但是我們在去年就已經拿到了市面上接近6個億的訂單，在這個細分領域基本上也是處于第一、第二的水平。公司目前差不多有500人，專利申請超過100項。

這是我們公司位置的情況，目前我們公司在無錫有四個地方，綠色圈四個地方，一二三工廠加上右下角的研發中心，研發中心是我們最近剛剛?cè)腭v的研發中心，黃色圈地方是我們自建廠房，目的已經拿到地面4萬平地正在建設，大概明年下半年會搬遷到里面。

這是我們公司業務模塊介紹，第一部分我們做扁線電機研發支持服務，這里面包括電機電磁方案、繞組設計還有工藝開發這塊的技術支持服務，也是為客戶提供了產品層級幫助，扁線電機制造環節是比較重要的環節，相對于一般汽車類產品來講，它的制造工藝是比較難的，而且在行業上來看也是一個比較新的，在電驅領域應用是比較新的技術，在制造工藝這一塊是比較重要的，所以我們公司很大的優勢就是在于能夠為客戶提供產品層級的一些技術支持。

第二個就是ABC樣品試制，前期做工藝驗證包括幫客戶做產品的樣品開發這一塊。

第三個是我們核心業務，要做扁線自動化生產線。基本上我們95%銷售額都是來自于這個。

第四個是我們轉子。

第五三合一裝配，我們也是在做業務的拓展，我們目標是要做三合一整包生產線。

第六部分是我們公司軟件系統的服務，這一塊包括智能工廠這一塊，也是基于我們自己的自動化設備做的。

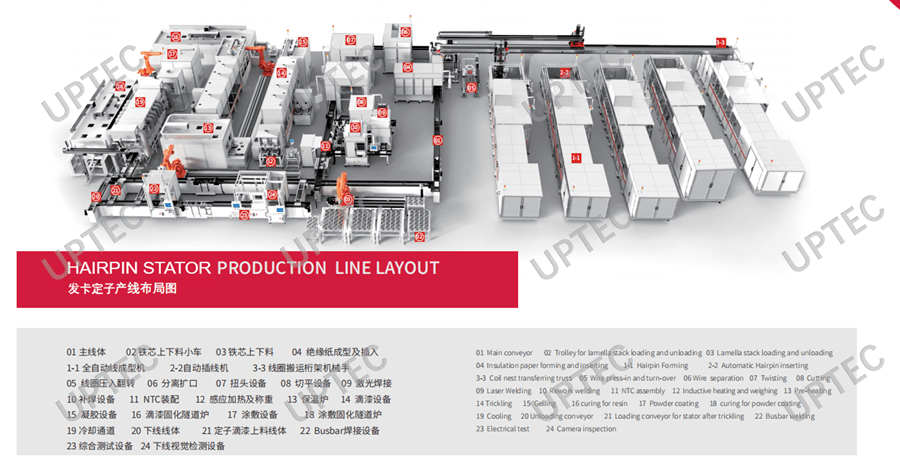

這張圖是我們比較典型的發卡定制全自動生產線，15萬產能的線，節拍2分鐘，是全自動的，上下料包括插線，包括切平焊接有一個工裝蓋板，包括后面滴漆涂敷過程轉運都是全自動的，整個線是三個人，在最后有裝溫度傳感器、電性能測試、下線檢查有些人。

這是我們公司波繞定子生產線布局圖，這個產線是國內目前自主開發的第一條也是唯一一條批量的波繞定制生產線，這個產能20萬，單機節拍75秒。

這是我們公司軟件系統介紹，然后包括智能視覺算法，算法這一塊視覺技術在我們扁線電機生產過程中應用比較多的，包括我們漆皮檢查、線輪廓和2D投影尺寸做檢查，包括擴口之后、扭轉之后都可以做視覺檢查還有激光焊接，焊接前的視覺引導、焊接后的質量檢查等等視覺應用比較多，我們公司可以做自主視覺程序的開發。

我們進入到第二部分，第二部分就是第二代的Hairpin設備的介紹，這個布局圖還是剛才發卡布局圖，這個布局也是目前市面上比較典型的一種發卡生產線布局方案，這里面有幾個痛點，第一個痛點就是線成型，設備數量多、占地面積大，線成型我們知道發卡線，槽數越多、層數越多發卡數量就會越多，但是我們發卡是一根一根做出來的，所以你的產品設計的時候，如果槽數層數增多，或?qū)е抡麄€產線線成型數量會明顯增加，然后整個占地面積也會特別大，投資也非常高。

第二個就是扭頭擴口這一塊，我們現在扭頭擴口基本上是兩臺分開設備，扭頭過程中會有扭轉口工裝，這個工裝比較難加工業比較容易損壞。

第三個是切平焊接，切平焊接這個地方目前市面上主流方案還是用整體的縮緊盤，然后這個縮緊盤在焊接前套上去，套上去縮緊，去切斷，切斷焊接，這個過程工裝的周轉、工裝一致性也是一個挑戰。

第四個滴漆涂敷這一塊，絕緣處理工藝還有很多加熱過程，加熱過程能耗是非常大的，然后以前傳統大鏈條爐子里面有七八十臺在加工，很容易導致批量報廢。針對痛點我們公司也做了很多時間研發新一代設備解決這樣的難題。

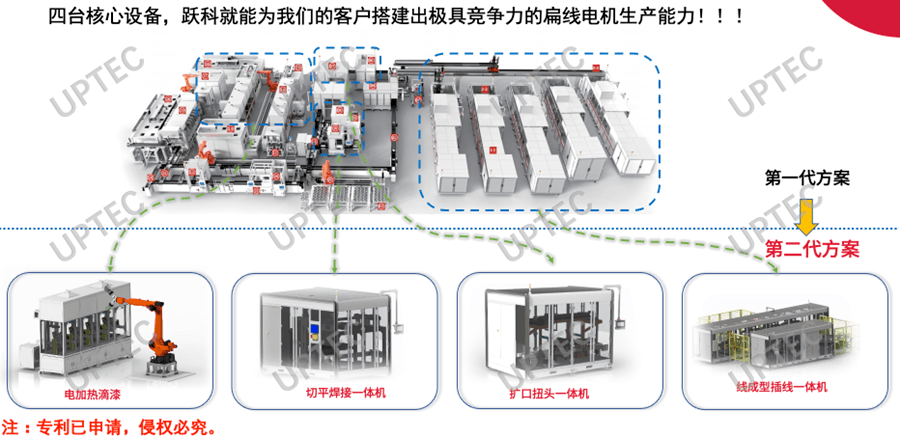

目前我們第二代方案就是這么一個四臺主要核心設備，第一臺就是我們的右下角線成型插線一體機，這個可以做到單機0.5s節拍。

第二臺是擴口扭頭，我們把它集成到一臺設備商，然后我們扭轉筒不需要了，沒有這種傳統扭轉筒的設計。

第三個是切平焊接一體機，我們把裝甲工裝整合到我們設備商，不是隨機工裝形式的，周轉和一致性問題得到解決。

第四個是滴漆涂敷這一塊，我們上了電加熱的，單站式的傾斜滴漆，不管是能耗還是這種對于產線質量控制，都更加有幫助。這是我們的線成型和插線一體設備，這個設備是一臺成型機可以覆蓋差不多20萬產能，按48層8槽定制計算的話，一臺線成型覆蓋20萬層。可以做到0.5秒，相對于傳統方案的話，我們占地面積縮小一半，我們插線也是全新插線概念，傳統的插線就是把銅線拿著一根根豎直插到線杯里面，然后再把線杯收攏整體抓出來插入鐵芯，我們這個方式是完全不一樣的。

擴口和扭頭，這個設備我們是把它集成到一起，然后我們擴口是一圈爪子套入銅線里面拉開然后扭掉，這個過程不需要扭轉筒設計的，然后也是避免了扭轉筒加工復雜、容易損壞的問題。

第三個是切平焊接一體設備。我們把隨行工裝做在設備里面，沒有扭轉過程，沒有裝甲和上下料過程，然后它的一致性也比較好，因為它是固定在設備上，不是隨行工裝，整個節拍單機達到60秒，占地面積相應有所縮減。

滴漆我們做的電加熱滴漆設備，帶一個閉環溫度監控系統，我們公司其實滴漆涂敷一直在做，我們滴漆設備基本上都是一起配套在賣的，從前面最古老大爐子形式，鏈條隧道爐形式，后面的分體式單站式滴漆再到現在的電加熱滴漆我們設備都是已經開發出來。

這是一個產線配置方案的對比，目前我們新的這一套概念20萬產能的話，還是基于48槽8層的定制，因為Hairpin的數量和焊點數量會影響到數量的節拍，基于48槽8層可以做到20萬產能各配一臺，滴漆10臺，滴漆還要根據產品疊高判斷，因為有些產品的疊高比較高的時候，滴漆時間會相對長一點，工位數也會多一點。

30萬產能的話我們第一臺設備配兩臺，中間兩臺設備配一臺，滴漆增加到15個工位。這是兩種方案的布局對比，場地面積也是明顯縮小，基本上可以縮到長度縮小了10米。

交付這塊，我們新的設備我們是要把它做得更加標準化，基于這個標準化我們能夠有更好的交期，更好的調試速度，我們爭取在2024年底實現“3+3計劃”，就是交付3個月，調試3個月滿產，然后當然這里面有一個前提條件，比如說像激光，我們提前要做備貨，包括西門子的一些件，也要提前做準備，但是我們基于這種長交期問題解決之后，我們可以爭取做到三個月的交付時間。

這塊是設備對比，我們第二代設備，無論從各個方面，節拍、占地面積、自動化率、換型、交期、質量穩定性都有比較大的提升。

這邊是我們這幾臺實物的設備，前面展示四臺設備在我們自己研發車間里面，這實物已經出來，我們在調試，各位朋友或者客戶，想去參觀交流的話，可以聯系我們，可以去到我們車間做一個面對面的交流。

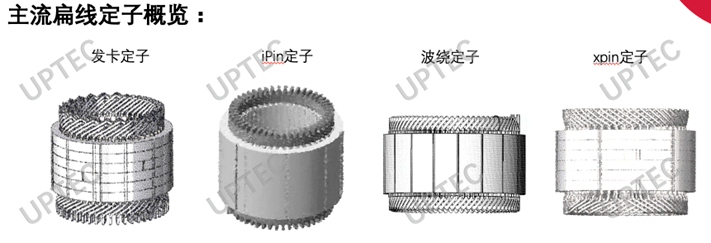

然后我們第三部分，第三部分關于扁線定子技術路線探討，這邊我列了四種比較常見的，市面上比較常見定字類型，第一種最主要的Hairpin的發卡，這種基本上是90%以上的占比率。然后第二種是Ipin，Ipin現在只有博世那邊在做，占6%左右。然后波繞定子，波繞定字目前據我們了解，正在量產的電驅動場合正在量產也就只有博格華納的，然后占比3%，最后就是Xpin現在新的概念，它并不是繞組形式的創新，它只是焊接搭建方式的變化，能夠介紹端部高度。

這是幾種產品工藝路線對比，這里面發卡定子就是我們把單根銅線經過矯直然后去切斷、折彎、3D壓磨之后做成發卡形狀的銅線，把它插到我們工裝里面，插入線杯工裝之后整體把線杯整體抱出來，插入鐵芯，我們對直線端端部做扭轉，然后切平焊接。

第二個是Ipin定子，線成型沒有3D成型過程的，它是銅線做成直線段，單槽插入，單槽比如六層就有六根，八層就有八根，并在一起插到鐵芯里，它插入之后兩頭都需要扭轉、切平焊接，它的工序會多一點，但是它單站復雜度會低一些，因為我們發卡成型過程中，不同的線型對模具的要求等等控制都是不一樣的，它的插線過程也是非常復雜，Ipin它的線成型和插線非常簡單。

第三種是波繞定子，基本概念就是我們相當于做線成型，把一根線做成波浪型，有很多塊，目前我們之前交付產線定子一根銅線做成波繞之后大概有3米長，做出來波繞銅線會做成排列和交叉，排列交叉就是我們在叫彈夾工裝，把這個線鋪起來，鋪起來之后這些線并不是平鋪幾根線，它是互相之間要有高低關系的交疊，為了實現電磁方案。

排列好之后進行卷繞，卷到工裝上面，這個工裝非常關鍵，再把工裝帶著銅線一起放到鐵芯內徑，弄到鐵芯里面去，這是基本的工藝路線，當然波繞這塊也有其他的像分離設計，就是它的鐵芯是分體鐵芯，內鐵芯和外鐵芯，然后這樣的話卷繞直接卷到內鐵芯，之后再把外鐵芯壓裝到內鐵芯上面，這也是另外一種方案。

第四個是Xpin，可以從發卡來也可以從Ipin來，它前面的工具跟Ipin和發卡是沒有區別的，區別在于扭轉，扭轉沒有直線段，所以扭轉過程比較困難，扭完之后焊接的搭接是直接的搭接，不帶切平，直接斜面搭接。

我重點講一下Xpin波繞，因為X-pin和波繞是比較創新的地方，X-pin這邊主要幾個技術難點：

第一，扭轉的時候控制，因為我們Hairpin扭轉的時候你會抓著它直線段，那個直線段大概10-12毫米，扭轉工裝把直線段抓著去扭，是有著力點的，但是Xpin沒有這個著力點，所以扭轉過程基本上就是我們工裝從側面波動銅線，邊波動邊滑片邊退行，然后實現扭轉，它的運動控制你要保證波桿在槽艱巨里面不要產生干涉，因為銅線產生越來越傾斜的時候，它側面間隙越來越小，所以你要根據變化的規律去匹配你扭轉的退行規律，控制上是比較難的。

第二個是銅線一致性，因為Xpin定子我們焊接的時候是沒有切平工序，不帶切平工序?qū)︺~線長短角一致性要求非常高，這個過程實際上是一個系統工程，它從前面的送線，甚至送線張力控制都會影響送線精度，然后2D折彎過程中，線腿一致性，3D軋膜回彈量是不是一致，插線壓入到底之后它是不是露頭是不是一樣高，扭轉之后規律是不是一致等等，這些因素都會影響到你最后焊點搭接，這一塊其實是整個Xpin風險最大的地方，扭頭焊接都能搞定，但是一致性如果搞不定，產線良率可能會有一些大的影響。

第三個就是焊接夾持，因為我們還是講發卡，發卡前面有一個直線段，焊接的時候夾緊是把前面的直線段抱夾，四面都可以夾住的，比較好操作。Xpin裝夾沒有辦法去抱著夾，只能從鏡向，因為兩側是斜面，只能從鏡向夾面，而且操作非常小，對工裝設計要求非常高。而且我們?yōu)榱吮ＷC焊接效率我們一般都要做整體式夾持，而不是單點夾持，單點夾持效率跟不上，所以整體夾持方案比較需要花腦筋思考。

第四個是焊接的熱影響，最下面的圖片，它這個爬電距離，Xpin焊接的時候要去漆皮，去完漆皮剩下一點點交叉累壓就是爬電距離，從絕緣系統上面是有一定要求的，400V至少要做到四五個毫米，800V電機可能要10-12個毫米。

這個地方就是很關鍵，如果說你的焊接時候熱影響大了把漆膜燒壞了，這個爬電距離就不夠了，另外它跟產品設計也有關系，比如說你是48槽、54槽、72、96槽，槽數越多它的線越綿密，越綿密交叉區間越短，爬電距離相對就越短，xpin的定子就是槽數太多不太好，可能我覺得極限在54槽，72槽以上的話槽艱巨太小，交叉爬電距離太短，比較難做。

然后那兩個灰色的圖片，我把它稍微模糊了一下，這是我們公司做的Xpin樣品，目前這塊也是跟有家客戶在商討xpin量產線的訂單，總體上我們還是比較有信心去解決這個問題的，能夠推動它的量產化。這塊是波繞的，波繞的話也是幾個工藝難點：

第一，線成型，我們看到最左邊的圖片，我們是通過上下工裝對頂，非常復雜的鉸鏈鏈感機構，對機構加工精度、控制精度要求非常高，做不好容易存在傷線。

第二，卷繞，卷繞的時候我們把銅線工裝里，實際上是向卷繞工裝外經卷到內徑，它有一個向內變形的過程，這個變形過程中，容易出現一些變形不可控的情況，導致傷線問題。

第三，嵌線，嵌線的時候也是，他是從工裝里面脹到鐵芯里面去，是向外變形的過程，就是卷繞和嵌線，向內變形和向外變形兩個過程它會使你銅線非常不可控，尤其銅線線規格比較粗的時候，線比較粗的時候做波繞是比較困難的。

第四，皇冠服帖，我們發卡定子線成型的時候會有銅線給壓出來臺階彎，就是頂部你看到的S臺階彎，那個臺階彎就是為了實現銅層的避讓，相鄰層避讓，我們波繞成型的時候做不成那個臺階彎，實際上是平面的波繞線，這個臺階彎最后在卷繞成型之后要通過內外壓力壓鑄出來，皇冠端不會像發卡那么服帖、規整，如果還是同樣的，你在做整形過程中，如果你銅線抗力比較大、線比較粗、比較硬，成形過程中可能會導致銅線之間擠壓損傷，所以波繞其實難的是什么？難的基于現在的工藝方案，它的線規格不要太粗，線規格一旦大了之后，工藝難度會明顯增加。

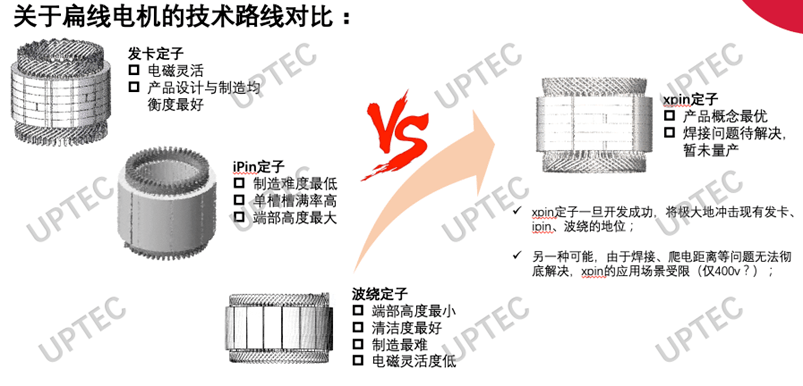

這一塊我們也是公司研發第二代波繞技術，我們這邊有些從產品設計還有設備開發這一塊，也是有些新的想法，我們正在驗證。這個圖片是我們幾種產品的對比，發卡Ipin、波繞、xpin我們基本上是3V1格局，概念上來講Xpin最好，端部高度可以達到波繞一樣的端部高度，然后它的可制造性又可以達到發卡的可制造性，所以說它概念上是最好的，當然它有它自己的現實困難。

發卡定子為什么是現在市占率最高的產品？因為它的產品設計跟制造工藝的平衡是最好的，它電磁方案比較靈活，你可以做一些跨成線、跳成線、同層跨線這種，然后把basbar放在皇冠端、焊接端都是可以的，所以電磁設計上比較靈活，電磁方案比較好做一點。

第二個就是制造方面，制造方面整個的工藝流程、設備基本上慢慢趨向于標準化了，然后Ipin這一塊，它加工工藝不難，不好的地方是兩端端部高度都有點高，兩端都有10毫米的直線段，浪費了端部空間，但是因為它插線的時候是一槽一槽往里面插的，所以單槽槽滿率可以適當提高一點，可能比發卡定子槽滿率提高3-5%個點，但是這個可能還無法去沖抵它軸向空間的損失。

波繞定子端部高度最小，清潔度最好，這個清潔度它的沒有辦法，別的產品沒有辦法替代的，因為波繞不需要做去漆皮，不需要做切平扭轉焊接，這些過程都會產生碎屑，碎屑對于清潔度的影響是很大的，尤其是后面的800V油冷電機，目前來講它的制造難度是最大的，它的電磁靈活度也相對低一些，它這種交叉的方式、不管是現在的定點交叉還是做這種跟發卡類似的螺旋交叉這種方案，它整個電磁方案的設計都會有一些限制。

Xpin剛才提到了，它能夠?qū)崿F(xiàn)波繞端部高度，實現發卡可制造性，所以它的概念上是最好的，但是它現在主要問題還是在于剛剛說的搭接一致性問題，合格率問題；第二個就是它爬電距離，焊接的地方，怎么樣去控制減少熱影響，保證它的爬電距離，這塊也是需要解決的，如果爬電距離這塊保證不那么好，可能800V應用風險會高一點，400V我覺得沒有什么問題。

這邊是我的分享，大家有需要交流的可以添加微信，回頭我們可以做一些交流。謝謝。

主持人：好的，非常感謝胡經理，一個是高效率0.5s/pin的成形技術，另外關于X-pin、Wavepin這種新型電機繞組技術，在從工藝層面也指出了一些關鍵的，一個是關鍵點，另外一個就是解決方案，再次感謝一下胡經理。還是我們演講之后，都有一個提問，大家有想了解的嗎？好的。

提問：因為現在Xpin比較看好，對你來講你在開發產品到底重點放在哪個線上面？

胡效：現在我們主流還是要保證發卡訂單，xpin我們現在正在跟一個大客戶，正在溝通批量線的訂單，我們自己家里做一個半自動樣品制造，基于半自動生產過程，我們會去確認它的可行性，如果半自動生產過程、打樣過程做下來評估風險是OK的，我們就會跟客戶定下來這個項目，如果xpin后面確實很好，后面可能會主流引導客戶切換到xpin上面來，因為它確實有優勢。

提問：后面改變不大吧？

胡效：基于發卡方案的話，大概80%相同，20%會有些變化。

提問：焊接的地方是吧？

胡效：對，扭轉和焊接，當然線成型里面為了保證它的一致性，需要額外增加機構，保證它的線成型更加穩定一點，主要是在扭轉和焊接兩個工位不太一樣。
