申請技術丨車規級雙通道智能開關HD70152Q

申報領域丨芯片

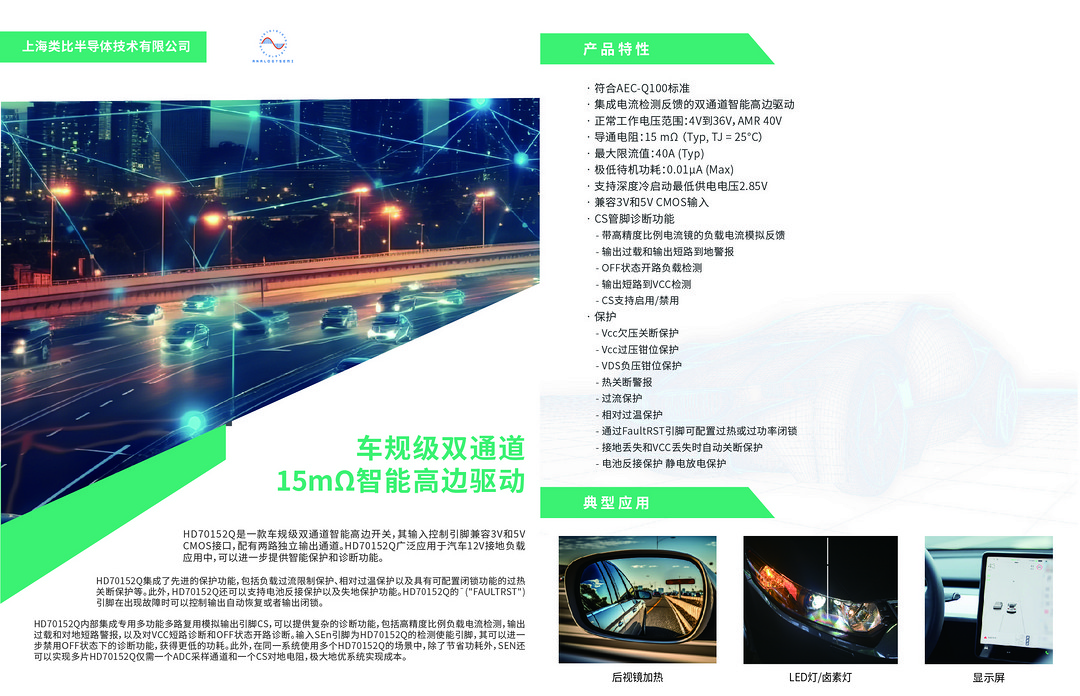

產品描述：

HD70152Q是一款車規級雙通道智能高邊開關，其輸入控制引腳兼容3V和5V CMOS接口，配有兩路獨立輸出通道。HD70152Q廣泛應用于汽車12V接地負載應用中，可以進一步提供智能保護和診斷功能。 HD70152Q集成了先進的保護功能，包括負載過流限制保護、相對過溫保護以及具有可配置閉鎖功能的過熱關斷保護等。HD70152Q的ˉ("FaultRST" )引腳在出現故障時可以控制輸出自動恢復或者輸出閉鎖。此外，針對電池反接，失地等異常場景，HD70152Q也可以實現有效保護。 此外，HD70152Q內部集成專用多功能多路復用模擬輸出引腳CS，可以提供復雜的診斷功能，包括高精度比例負載電流檢測，輸出過載和對地短路警報，以及對VCC短路診斷和OFF狀態開路診斷。 HD70152Q在待機狀態下最大功耗僅為0.01uA。輸入SEn引腳為HD70152Q的檢測使能引腳，其可以進一步禁用OFF狀態下的診斷功能，獲得更低的功耗。此外，在同一系統使用多個HD70152Q的場景中，除了節省功耗外，SEn還可以實現多片HD70152Q僅需一個ADC采樣通道和一個CS對地電阻，極大地優化系統實現成本。

獨特優勢：

通過采用具有創新性電路設計和封裝解決方案，本產品解決了車載功率類器件有嚴苛要求的供電電壓，溫度，功率控制等問題。

應用場景：

應用于驅動車身控制域中的各種阻性負載，例如，車內氛圍燈，照明燈，汽車尾燈，轉向，倒車等各種車燈。感性負載例如加熱絲，線束線纜，鎖扣，電子閥。容性負載例如汽車配電，鹵素燈等。

未來前景：

伴隨著汽車電子化的高速發展，傳統的繼電器方案逐步被電子高邊開關所取代應用在汽車各個部件里。平均每輛車的對于高邊開關的需求為50~100個通道，并且目前高邊驅動的國產化率很低，主要是歐美品牌在主導，尤其是大電流高邊開關更是處于無國產替代局面。因此對于國產半導體來說，無論是在新能源車高速發展的增量市場還是在目前以歐美半導體主導的存量市場， 未來的增長空間都很大。
