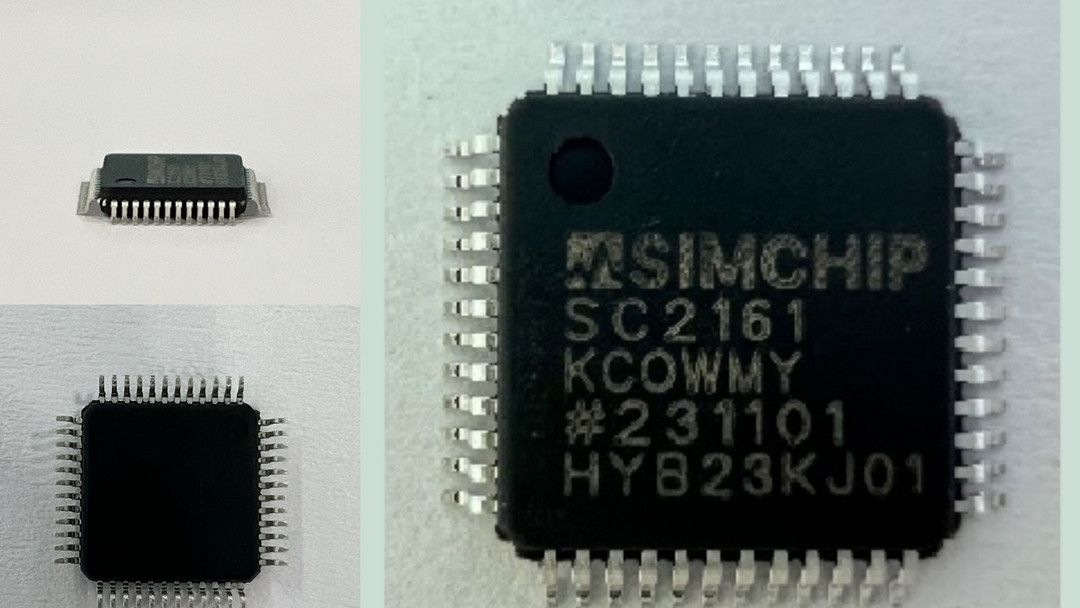

申請技術丨SC2161

申報領域丨車規級芯片

獨特優勢：

1.比率跟蹤轉換 Type II 跟蹤環路能夠連續輸出位置數據，且沒有轉換延遲。它還可以抑制噪聲，并提供參考和輸入信號的諧波失真容限。 2.系統故障檢測。故障檢測電路可以檢測旋變的信號丟失、超范圍輸入信號、輸入信號失配或位置跟蹤丟失。各故障檢測閾值可以由用戶單獨編程，以便針對特定應用進行優化。 3. 輸入信號范圍。正弦和余弦輸入端支持 3.15 Vp?p ± 27%的差分輸入電壓。 4. 可編程激勵頻率。可以輕松地將激勵頻率設置為 2 kHz 至 20 kHz 范圍內的多個標準頻率。 5. 3 種格式位置數據。通過 16 位并行端口或 4 線串行接口可以訪問 10 位至 16 位絕對角位置數據。增量式編碼器仿真采用標準 A-quad-B 格式，并提供方向輸出。 6. 數字速度輸出。通過 16 位并行端口或 4 線串行接口可以訪問 10 位至 16 位帶符號的數字量速度。

應用場景：

? 直流和交流伺服電機控制 ? 編碼器仿真 ? 電動助力轉向 ? 電動汽車 ? 集成的啟動發電機/交流發電機 ? 汽車運動檢測與控制

未來前景：

SC2161為旋變數字轉換器，配合旋變器將轉軸角度位置和速度轉換為電氣信號進而轉換為相應的數字輸出，然后交由主控芯片進一步處理。SC2161可以實現高精度高速的轉換，協助主控芯片完成對電機狀態的實時檢測，并以此對電機進行動態管理，實現閉環控制，從而大大提高電機運行的安全性。
