以碳化硅（SiC）為核心的功率半導體，正以其優越的性能，在汽車電氣化浪潮中迎來規模化發展。

2018年，特斯拉Model 3主驅逆變器將SiC MOSFET替代傳統的硅基IGBT，一舉將SiC送上新能源汽車的舞臺中心。此后，越來越多汽車品牌、半導體廠商紛紛投身于SiC器件的研發與應用。時至今日，雖然IGBT仍是車用逆變器主流，但其特性已無法滿足更高功率密度、更低功耗、更小尺寸與重量的新需求，這給更具優勢的SiC器件帶來了快速上量的時機。

碳化硅賽道大熱之際，也引來產業鏈競速布局，各玩家之間的比拼態勢也日顯焦灼。誰能依托技術創新與差異化服務帶來更適應“卷”字當頭的市場產品，或許誰就能在此番戰局中拔得頭籌。

車載SiC主戰場：牽引逆變器

新能源汽車產業的飛速發展，充分放大了續航里程焦慮，也成就了SiC的高光時刻。相較于傳統的硅（Si）材料，SiC的優點頗多。

“從物理特性看，首先第一點，SiC的禁帶寬度更寬，大約是Si的3倍左右，擊穿場更強，大約是Si的10倍，這樣使得SiC的耐壓特性更好，也就是我們說SiC材料可以做高壓產品的原因就在這里。第二點，SiC的電子飽和速度更高，因而開關速度更快，這也是為什么說SiC更節能、更小型化的原因。這是SiC材料的特性，決定它可以做到更高壓，可以做到更高頻。”日前，在全球知名半導體廠商羅姆舉辦的關于SiC功率器件為主題的媒體溝通會上，來自羅姆日本總部系統解決方案開發本部的水原德健先生介紹道。

總體上，基于材料特性優勢，SiC可主要應用于大功率、高電壓和高頻率領域，相對應的就是電動汽車、工業設備和可再生能源系統等高性能應用賽道，而這些恰恰是當前極具市場潛力的賽道。

尤其是電動汽車市場，滲透率在持續增加，像是中國市場，結合中汽協數據，1-5月中國新能源汽車滲透率已經到了36.74%。而涉及DC-DC、OBC、電池以及驅動單元（牽引逆變器、電機等）都是SiC功率器件的主要應用領域，由此所帶來的SiC功率器件市場增長空間非常強勁。

根據市場研究公司Yole Group發布的數據，預計到2029年，SiC功率器件市場規模將達到100億美元。并且，2029年，寬帶隙技術預計將占據全球功率電子市場35%以上的份額，其中碳化硅占28.6%。隨著碳化硅在800V電動汽車中的應用，預計未來5年汽車行業將占設備市場的近80%。

另根據羅姆的預測，到2025財年SiC潛在市場規模有望超2,000億日元（約合12.43億美元），2028財年將達到10,000億日元（約合62.17億美元）。

圖片來源：ROHM

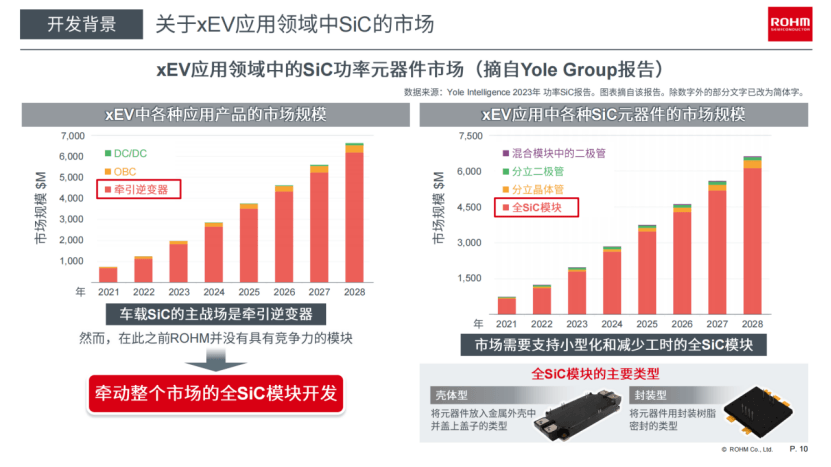

水原德健強調，從SiC功率器件在車載應用中的市場規模來看，牽引逆變器的市場規模最大。換句話說，目前整個車載SiC的主戰場就是牽引逆變器。“而進一步按混合模塊中的二極管、分立二極管、分立晶體管以及全SiC模塊來區分，可以看到，全SiC模塊整體占比最大。”

隨著電動汽車迅速發展，更高效、更小型、更輕量的電動動力總成系統的開發被提上日程。然而另一方面，作為關鍵器件——SiC功率模塊卻面臨著難以同時減小尺寸并降低損耗的難題。也因此，“市場需要支持小型化和減少工時的全SiC模塊。”水原德健談到。

羅姆推出二合一SiC封裝型模塊

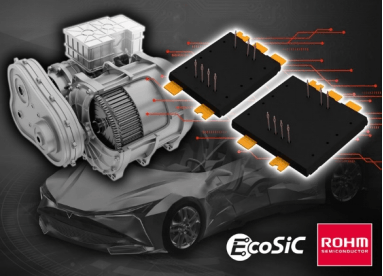

瞄準這一市場，日前，羅姆面向300kW以下的xEV（電動汽車）用牽引逆變器，特別推出了新品——二合一SiC封裝型模塊“TRCDRIVE pack?”。

據介紹，該模塊共有4款產品，其中，涉及750V 2個型號為BSTxxxD08P4A1x4，涉及1,200V 2個型號為BSTxxxD12P4A1x1。TRCDRIVE pack?系列產品擁有四大優勢，包括小型化、高功率密度、減少安裝工時，以及可實現大量生產。

圖片來源：ROHM

具體來看，在小型化方面，該產品采用羅姆主電流和控制信號分離的自有結構，更大程度地擴大了散熱面積，從而實現緊湊型封裝。相比以往的封裝技術，TRCDRIVEpack?尺寸減小28%。

在高功率密度方面，搭載了低導通電阻的第4代SiC MOSFET，相比普通SiC封裝型模塊，實現了1.5倍的業界超高功率密度。

另外，模塊頂部配備“press fit pin”引腳，無需焊接電路板，可有效減少安裝工時。同時，通過盡可能擴大主電流布線中的電流路徑和采用雙層布線結構，降低了電感值（5.7nH），從而有助于降低開關時的損耗。

另外在量產方面，據水原德建透露，該產品雖然是模塊產品，但目前已經確立了類似于分立產品的量產體系，與以往普通的SiC殼體型模塊相比，產能提高了約30倍。

當然，在如此“內卷”的時代，單一產品的推出已無法適應激烈的市場競爭環境。為此，羅姆也在應用與服務層面提供了各種支持。比如為加快TRCDRIVE pack?產品的評估和應用，羅姆還提供各種支持資源，其中包括提供電機測試設備，從仿真到熱設計的豐富解決方案，還有雙脈沖測試用和三相全橋用的兩種評估套件，從而支持在接近實際電路條件的狀態下進行評估。

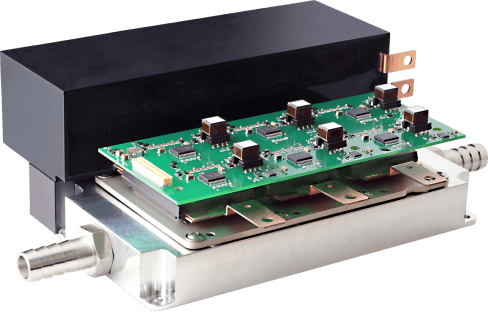

TRCDRIVE pack?三相全橋用評估套件；圖片來源：ROHM

據悉，TRCDRIVE pack?新產品將于2024年6月開始暫以月產10萬個的規模投入量產。

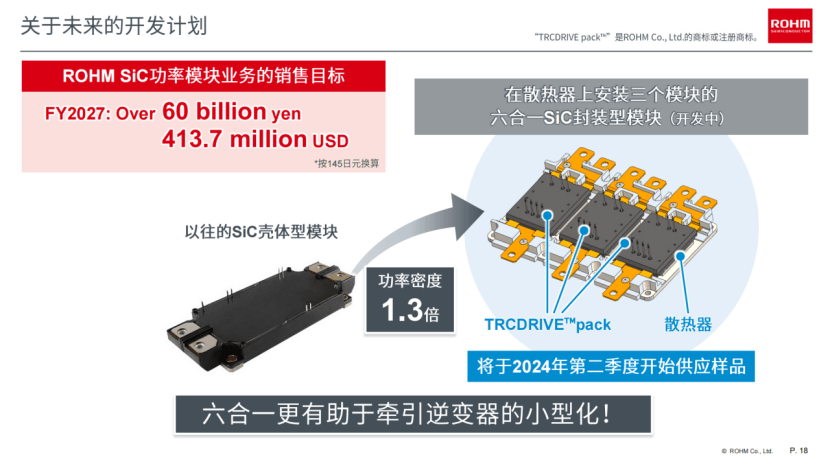

值得一提的是，在該系列產品的基礎上，羅姆還計劃在2024年內開發出封裝尺寸和安裝模式不同的共12款碳化硅模塊產品。此外，目前，羅姆正在開發配有散熱器的六合一模塊，并將于2024年第二季度開始供應樣品，相比以往的SiC殼體型模塊，功率密度將達1.3倍，將進一步加快符合規格要求的牽引逆變器設計速度和產品陣容擴展。

圖片來源：ROHM

SiC市場高度競爭，加碼布局進行時

電動汽車市場的持續擴大，帶動功率半導體需求增加。現如今，垂直整合已成為功率碳化硅生態系統的主導趨勢，包括羅姆、意法半導體、安森美半導體和Wolfspeed等賽道龍頭企業，皆已在其供應鏈中擁有內部晶圓生長能力。

作為全球頭部半導體制造商之一，也是汽車功率芯片大廠，羅姆可提供從晶圓生產到制造工藝、封裝和品質管理方法的一貫制生產體系。近年來其更是將業務發展重點已然轉到了碳化硅功率半導體領域。

資料顯示，羅姆目前在日本擁有三個基于碳化硅的功率半導體生產基地，分別是位于福岡縣的阿波羅筑后工廠以及位于宮崎縣的第一和第二工廠，目前正不斷擴增以碳化硅功率半導體為中心的半導體產能。

為更好地發力SiC業務，除了新推出二合一SiC封裝型模塊“TRCDRIVE pack?”，羅姆也推出了公司“Power Eco Family（功率節能家族）”中的碳化硅全新品牌——EcoSiC?。

“EcoSiC?結合了‘Eco’和‘SiC’兩個術語，象征著生態系統和卓越技術之間的聯系，也突出了羅姆對提供先進和可持續解決方案的承諾。”水原德健談到，未來，除了碳化硅品牌EcoSiC?和2022年推出的氮化鎵品牌EcoGaN?，羅姆還將為Eco系列添加高性能硅產品。

圖片來源：ROHM

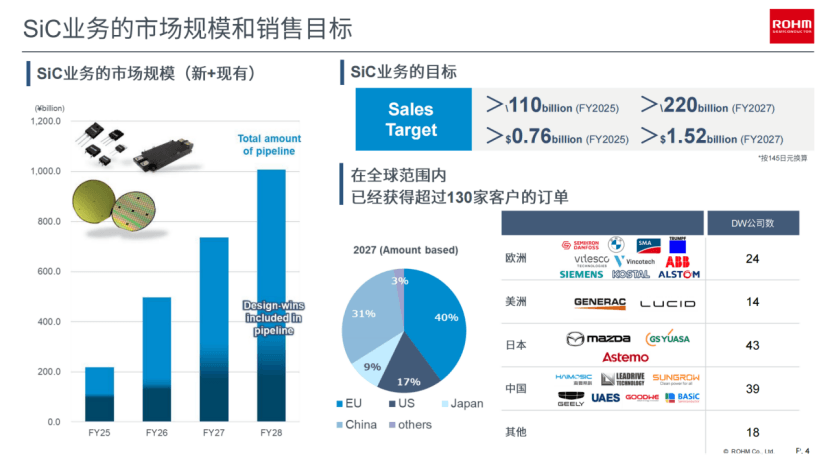

據水原德健透露，面對巨大潛力的SiC市場，羅姆的SiC業務目標是到2025財年預計達到1,100億日元（約合7.6億美元），2027財年預計達到2,200億日元（約合15.2億美元）。并且到2027財年，羅姆要將實現超600億日元（約合413.7百萬美元）的SiC功率模塊業務的銷售目標。

另在市場拓展方面，預計到2027財年，歐洲和中國市場將占羅姆SiC全球市場的七成。目前，羅姆在全球范圍內已經獲得超過130家客戶的訂單。包括基本半導體、芯馳科技、正海集團、臻驅科技，以及吉利等皆與羅姆建立合作。

總體上，SiC正處于一個快速成長和高度競爭的市場，全球功率半導體大廠都在全力投資建廠與布局新品。不難想象，未來隨著市場規模不斷擴大，SiC功率器件的競爭也將更為激烈。而站在碳化硅器件快速上車的春天里，羅姆已然整裝待發。
