機構數據顯示，2022年全球電池包斷開單元（BDU）市場規模大約為15.33百萬美元，預計未來六年年復合增長率CAGR為22.1%，到2029年達到69.66億美元。亞太地區作為最大的市場，占有大約69%份額。而中國作為亞太最大的新能源乘用車市場，其對BDU市場的貢獻與影響不言而喻。

作為電池包重要部件，隨著中國市場乘用車往高壓化趨勢演化，以及動力電池走向高度集成化、極致降本、高安全等等，整車廠對于BDU部件的需求也有了新的變化。

NE時代研究發現，相關企業開始將BDU與其它部件集成、單獨液冷，并且進行模塊化、標準化設計，更加注重安全化，在800V趨勢下，對BDU電壓、電流等級，以及電氣工況復雜程度等指標有了更高的要求。

供應市場上，車企、電池企業、第三方供應商均參與其中，第三方供應商市場集中度較高。

什么是BDU？各部件成本構成

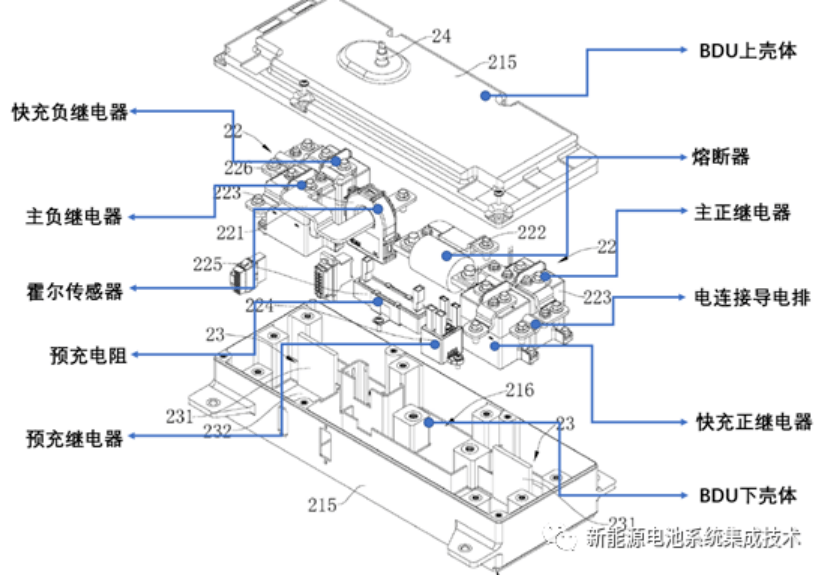

車載BDU（Battery Disconnect Unit），電池包斷開單元，是集成在電池包內，包含繼電器、熔斷器、預充電阻、電流傳感器等元器件，采用塑料殼體作為結構支撐，采用銅排作為大電流的通載媒介，采用電纜或PCB作為小電流和通訊控制信號的通載媒介。

BDU為新能源汽車PDU中一個模塊，在新能源汽車電池箱內保護電池模塊，是電動汽車高壓電路系統重要保護模塊，電動汽車的整車控制系統的重要組成部分。其作用協調驅動電機控制系統，電池管理系統，充電管理系統，DC/DC，電空調，電助力轉向，制動系統等高壓附件的功能轉換和能量分配；此外，還可以實現短路過載的快速斷電保護，防漏電保護等安全保護功能。

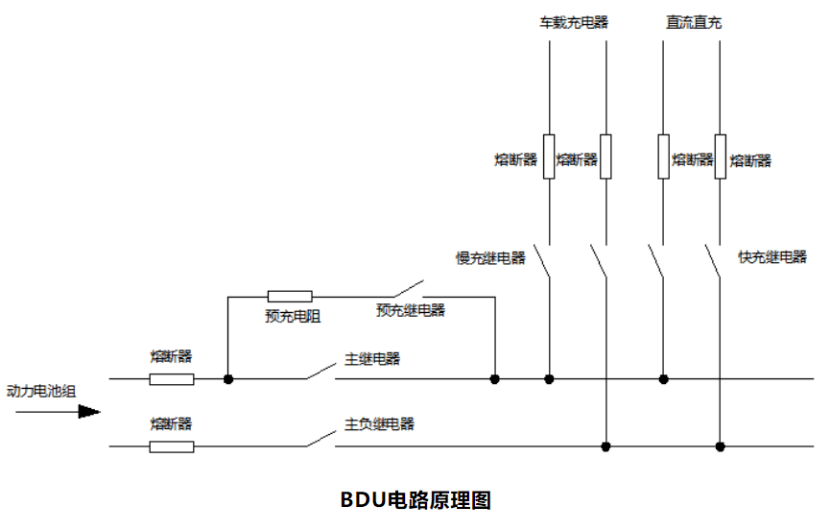

BDU系統總成中，主繼電器的主要作用是打開/切斷電池包主路直流電流，預充繼電器可以保護高壓電路免受系統上電時的瞬時大電流沖擊，電流傳感器則是用來測量和計算電池包容量，熔斷器主要是在過電流時通過熔斷切斷電路進行保護。

BDU部件構成中，主繼電器、電流傳感器、熔斷器/保險絲、高低壓連接器等主要部件成本占比在70%-80%左右，其余busbar、外殼、電阻、密封圈等其余部件成本在20%-30%左右。

BDU技術趨勢：高度集成化、小型化、標準化、模塊化

由于動力電池系統整體往高集成、低成本、高性能的趨勢發展，作為其組成部分的BDU也緊隨其后。同樣，伴隨著800V方案得到應用，對BDU性能也提出了新要求。

武漢嘉晨汽車技術有限公司高壓安全系統技術路線

• 集成化

關于集成化，在蔚來的電氣化方案中，將BDU與BMU、高壓連接器、熱失控傳感器、DCDC等部件集成；還有方案將BDU和PDU，與OBC、DC-DC、BMS集成為高壓能源管理系統，整合進PACK中，幫助簡化整車布置和EMC測試工作；與此同時，由于BDU本身集成了繼電器、熔斷器、電流傳感器這些器件，部分集成化方案中將不分部件的塑料件共用。

集成化方向上，還有一個比較明顯的趨勢是，BDU總成中，工作特性相近的部件傾向于共用接觸器，功率相近的部件最大程度上共用保險絲，BDU與其它可共用的部件的塑料件共用。

此外，電池包從最初的線束采樣，發展為PCB、FPC、FFC采樣，在BDU集成方案中也是一個大的方向，線束直接被替代，這對于簡化BDU設計來說至關重要。

無論是集成方案帶來的電氣接口數量、線束還是塑料件的減少，對于整車輕量化和降本以及空間最大化利用來說，都是不錯的方向。

• 安全化

還有一個明顯趨勢是，有關安全的設計更加嚴格，PACK廠或者整車企業在BDU設計上，更加注重安全。為了避免保險絲的檢修和更換影響Pack內部結構防護等級，部分方案中將BDU的保險絲盒與動力電池系統的內部結構隔離。動力電池有正極負極回路，負極不可直接車身接地，所以會設置高壓互鎖回路。

此外，由于整車高壓化趨勢明顯，BDU連接的高壓部件相應增加，散熱也相應成為一個重點，目前的方案有兩種，要么BDU單獨配液冷板，要么與整包共用。

• 小型化

PACK有一個重要方向是空間利用的最大化，從CTM、CTP到CTC，留給斷路單元的空間越來越小，這就意味著BDU總成中各部件的小型化、共用化、集成化程度也相應要求更高。

• 可維修、替換的便捷化

鑒于行業推CTC、CTB方案，電池包作為一個部件，與整車的融合程度將越來越高，承擔的角色也越來越多。此外，伴隨著換電模式的應用，電池包也經常被換來換去，勢必會新增一些損耗。同樣，電池包內部器件也會出現老化損壞。但是現有的電池包方案，上蓋、側板、端板、液冷板或者托盤等等與電芯或者模組多采用膠黏的方式，給后期維修拆卸帶來的阻礙較大，對于BDU來說，設計單獨的通道維修及其有必要。

• 模塊化和標準化

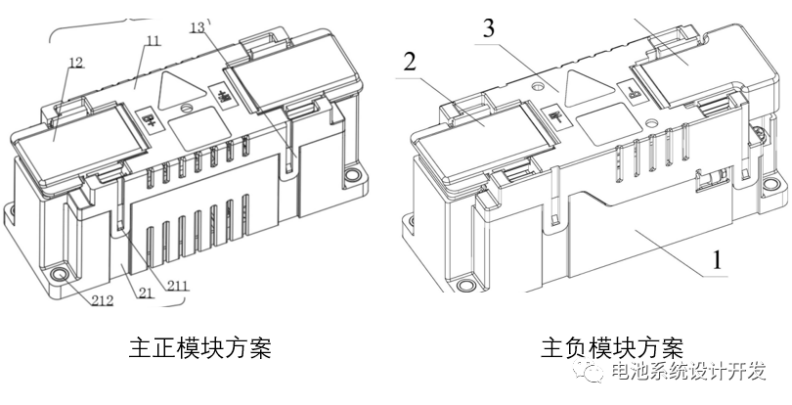

BDU系統還有一個重要的趨勢是模塊化和標準化，目的就是讓一種方案適配更多的車型平臺，目前的方案主要有兩種，一種是以大眾MEB平臺為例的主正模塊和主負模塊化，一種是比亞迪給出的BDU總成的模塊化方案。

• 800V趨勢下 對BDU性能的新要求

部分車型開始應用800V系統，對應的高壓部件升級至800V之后，對BDU電壓、電流等級，以及電氣工況復雜程度等指標有了更高的要求。此外，由于電氣器件增加，抗EMC干擾能力也成為一個新的重點。

供應格局：車企、電池企業、第三方供應商瓜分市場

目前，BDU市場供應分為三種類型，一部分由PACK企業配套供應，一部分由車企自制，此外還有部分獨立的第三方供應商，第三方供應商以部件外采+自制的方式，提供整套的BDU產品給下游。

本文主要匯總第三方供應商及部分有BDU產品布局的企業：

1、武漢嘉晨

武漢嘉晨汽車技術有限公司成立于2015年11月，主要產品有BDU和PDU。客戶主要有弗迪電池、寧德時代、廣汽乘用車、蜂巢能源、中創新航等等，客戶覆蓋整車廠、電池企業、PACK總成企業。嘉晨目前在武漢、海寧均有工廠。供應模式為自制外殼、低壓線束、PCBA，其余部分以外購為主。

按照嘉晨汽車母公司嘉晨電子透露，公司動力電池高壓安全系統產品已經覆蓋國內八成新能源車企，連續三年獨立第三方市場占有率全國第一，預計2023年總營業收入突破8億元。位于武漢經開區建設的新能源汽車智能高壓控制安全系統生產基地和研發中心新產線預計今年年底正式投產，一期投產后可實現整體200萬套新能源汽車關鍵核心零部件的生產能力。

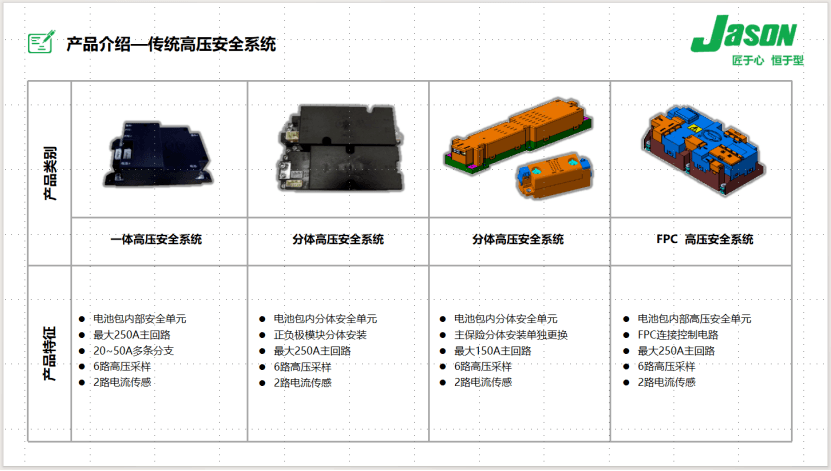

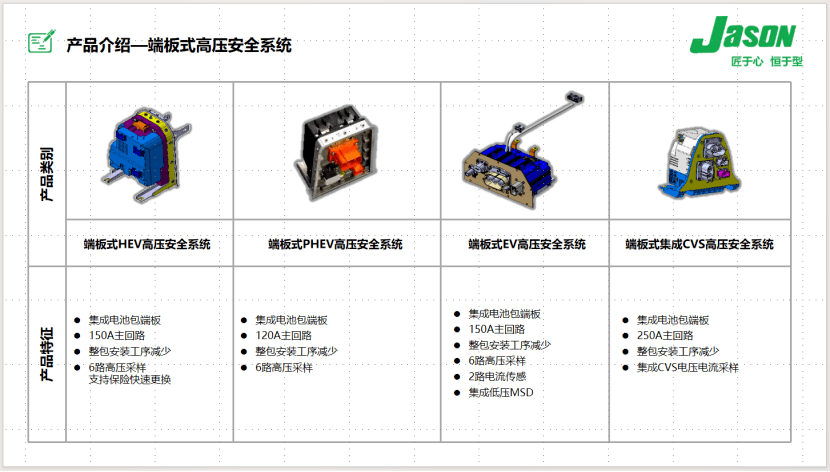

以下為武漢嘉晨主要產品：

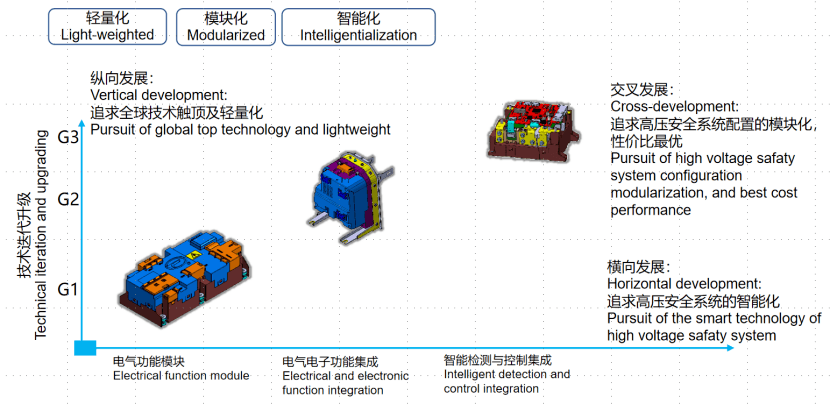

嘉晨BDU系統從電氣功能模塊，到電氣電子功能集成，發展到第三代將智能檢測與控制做集成，追求系統層級的模塊化、輕量化和智能化。

2、由甲申田

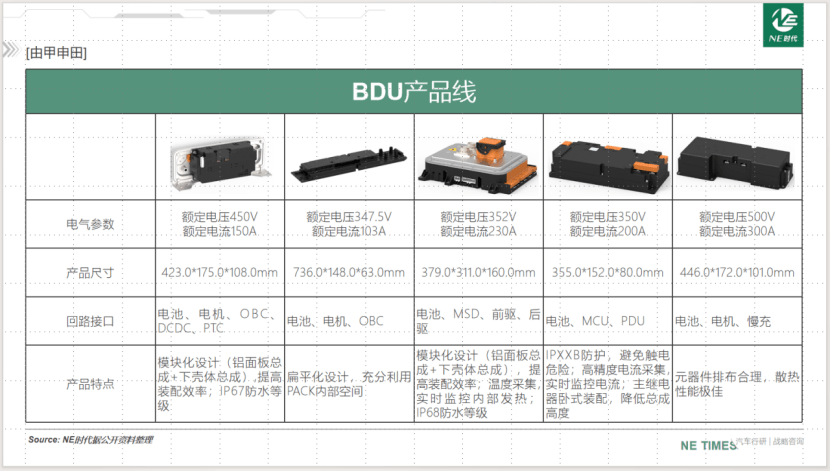

江蘇由甲申田新能源科技有限公司（江蘇是為科技有限公司 ）成立于2012年5月，主要產品有車載電源開關和高壓配電兩大類產品，車載電源開關包含DCDC、OBC、PDU及其組合產品、CCU（高低壓充電集成模塊），高壓配電目前有5種產品：

由甲申田在上海和南京均設置有研發中心，現有南京六合、常州溧陽兩大基地，自制外殼、高壓連接器、PCBA，其余以外購為主。

客戶方面，PDU產品目前在小鵬P7、領克05 PHEV、榮威ei6、高合Hiphi X等車型上均有應用。

3、安波福

安波福中央電氣（上海）有限公司成立于2008年9月，主要產品有BDU、PDU、高壓連接器和高速數據線纜。目前在安亭有研發和生產基地，南通和鹽城還布局連接器基地。BDU產品中，自制外殼、高低壓線束、高壓連接器，其余以外購為主，主要優勢集中在整車電子電氣架構上。

目前，安波福在BDU相關產品上的客戶有正力新能源、上汽時代等。

4、凱納特

合肥凱納特光電科技有限公司成立于2015年3月，公司布局有BDU、PDU、高低壓線束、高低壓連接器，客戶有國軒高科、上汽、北汽新能源、陽光電源等。目前在合肥有研發和生產基地，唐山也有生產基地。BDU產品上，自制線束和高壓連接器，其余以外購為主。

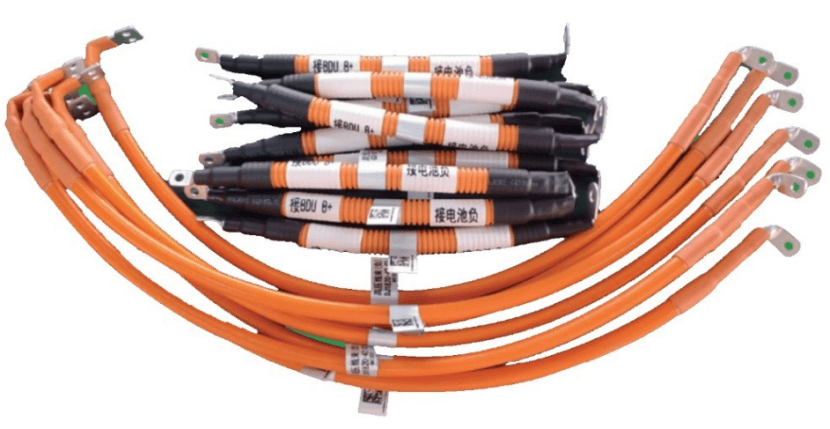

凱納特高壓線束

5、銳能

安徽銳能科技有限公司成立于2015年5月，目前在合肥設有研發和生產基地。銳能的優勢主要在BMS上。

6、伊頓

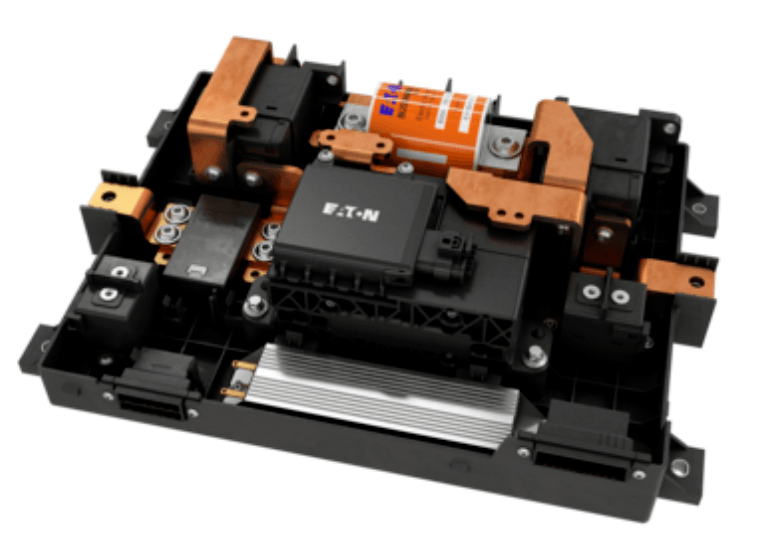

伊頓車輛集團eMobility業務部門于2022年推出一款BDU產品，據其資料顯示，改款產品相比傳統系統架構需要爆炸保險、熱熔斷器和接觸器等器件/零件的組合，可在系統層面減少15個零件以上。

伊頓表示，Breaktor電路保護技術加持，使得BDU可以用單一器件實現主動和被動控制、各種故障條件下切換到安全狀態（斷開狀態）、大過載電流（如短路）等嚴重故障后復位，同時，可替代多達四個高壓電氣元件的能力，這種能力可幫助降低復雜度和系統級成本。

據悉，2023年5月，伊頓已經拿到某跨國車企400V和800V的BDU訂單，將在乘用車領域開啟供應。
